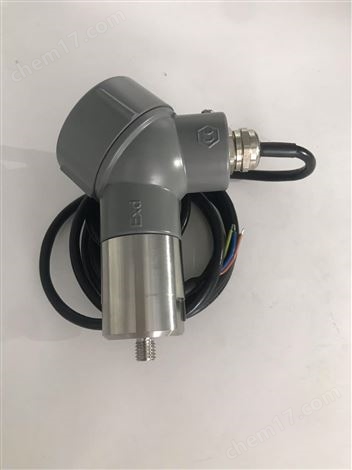

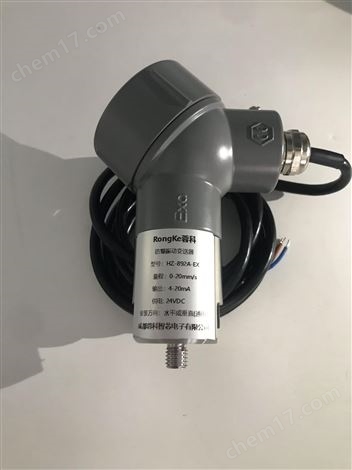

HZ-892A-EX一體化防爆振動變送器

HZ-892A-EX一體化防爆振動變送器將磁電式振動傳感器、精密測量電路集成在一起，構成高精度振動測量系統，該變送器可直接連接DCS、PLC或其它設備，是測量風機、電動機、水泵等工廠設備振動的理想選擇。

技術參數：

1.頻率響應：10 ～ 1000 Hz * 或者5 ～ 1000 Hz（特殊說明）

2.自振頻率：10Hz

3.量程：0-20mm/s ，0-50mm/s, 0-200um，0-500um；可選。

4.輸出阻抗：≤500Ω

5.工作電壓：DC12-24V±10%

6.接線方式：二線制

7.最大加速度：10g

8.測量方向：水平或垂直 （見標簽）.

9.使用環境溫度 常規：-40-80度。

（高溫環境 -20℃～150℃ 可選 ） 相對濕度 ≤90% .

10.外形尺寸：傳感器本體φ38mm×69mm.

接線盒部分直徑80mm高81mm,

電氣接口直徑32mm長度25mm;

11.安裝螺紋：M10×1.5×10mm（深度） 。

12.重 量： 約350g.

13.外殼特點：防水

14.電纜：5米

15.電氣接口：M20X1.5防水直接出線5米.

安裝接線：

1 安裝位置：垂直或者水平安裝于被測振動點上，將傳

感器底部M10×1.25×10螺釘固定在被測殼體上，然后

將傳感器擰在上面擰緊即可。

2 安裝尺寸及規范：參看圖一，若變送器安裝位置受到

高溫蒸汽等沖刷時，為降低變送器環境溫度、需加防護

措施，一般情況下可不加防護。

3接線說明：黑色導線接DC24V電源正端，藍色導也是

4～20mA輸出引線。連接導 線要求有良好的絕緣性

能，采用二芯屏蔽電纜。
