ZW300-800-14無堵塞自吸式排污泵集自吸和無堵塞排污于一身，既可象一般清水自吸泵那樣不需按底閥，不需引灌水、又可抽吸含有大顆粒固體塊、長纖維的污物、沉淀物廢礦雜質、糞便處理及一切工程污水物，*減輕工人的勞動強度，而且使用、移動、安裝方便、極少維修、性能穩定。
ZW300-800-14自吸式排污泵使用要求
1.介質PH值鑄鐵泵為6～9，不銹鋼泵為1～14。
2環境溫度≤45℃，介質溫度≤60℃。
3.通過顆粒大直徑為泵口徑的60%，纖維長度為口徑的5倍。
4.介質中雜質總重量不超過介質總重量的15%，介質比重不超過1240千克/立方米
ZW300-800-14結構及工作原理:

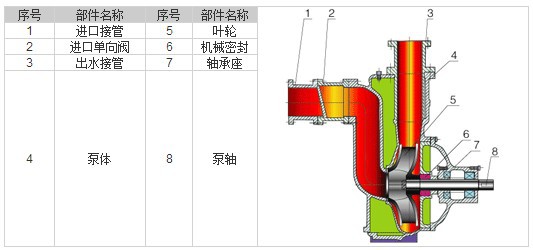

ZW自吸式排污泵主要由泵體、葉輪、后蓋、機械密封、泵軸、軸承座、進口閥、氣液分離管、加水閥門、進、排接管等組成。泵的結構見圖。泵的工作原理：泵體內設有儲液腔，并通過上方的回流孔和下方的循環孔與泵工作腔相通，構成泵的軸向回流外混式系統。泵停止工作后，泵內腔已儲有一定容積的液體。當泵起動時，泵內的儲液在葉輪的作用下，夾帶著空氣被向上拋出，液體通過氣液分離管的網格回流到工作腔，氣體被排出泵外，使泵內形成一定的真空度，達到自吸的作用。
ZW300-800-14無堵塞自吸式排污泵故障與排除：
故障 | 產生原因 | 排除方法 | ||
水泵不出 | 1.泵殼內未加儲液或儲液不足 2.吸入管路漏氣 3.轉速太低 4.吸程太高或吸入管路過長 5.機械密封泄漏量過大 6.吸入管路氣體不能從出口排出 | 1.加足儲液 2.檢查并排除漏氣現象 3.調整轉速 4.降低吸程或縮短吸入管路 5.修復或更換 6.使之排出 | ||
雜音和振動較大 | 1.底腳不穩 2.泵軸彎曲 3.汽蝕現象 4.軸承磨損嚴重 5.進口管路內有雜物 6.泵與電動機兩者主軸不同心 | 1.加固 2.更換或校正 3.調整工況 4.更換 5.滴除雜物 6.調整同軸度 | ||
出水量不足 | 1.葉輪流道與吸入管被堵塞 1.葉輪或葉輪密封磨損嚴重 3.功率不足或轉速太低 | 1.排除堵塞物 2.更換口環 3.加足功率、調至額定轉速 | ||
軸功率消耗過大 | 1.流置過大 2.轉速太高 3.泵軸彎曲或葉輪卡碰 4.泵內流道堵塞或被卡住 | 1.升高出口壓力 2.適當降低 3.更換或校正 4.排除堵塞物
| ||
