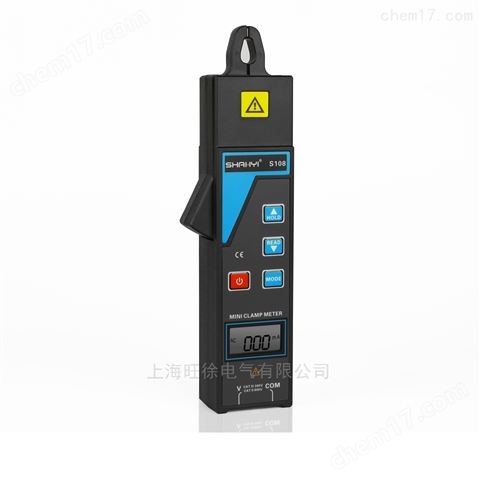

S108/108B MINI鉗形漏電流表
S108/108B MINI鉗形漏電流表，MiNi鉗形設計，小巧玲瓏，其外形美觀精致，結構科學合理。能直接在線測試380/220伏電力系統中及二次回路上的電壓、電流、漏電流、頻率等，非常適合于排線密集的場所。儀表還具有數據保持、數據存儲、數據查閱等功能，廣泛適用于電力、石油化工、冶金、鐵路、氣象、工礦企業、計量部門、科研院校等領域。
1．型號區別
型 號 | 電流量程 | 電壓量程 | 頻 率 |
S108 | AC 0～30A | / | 20～100Hz |
S108B | AC 0～30A | AC 0～600V | 0～400Hz |
2．技術規格
功 能 | 在線測試380/220伏電力系統中及二次回路上的電壓、電流、漏電流、頻率等，非常適合于排線密集的場所 |
電 源 | 6LR61，9V DC，連續使用約20小時 |
測試方式 | 鉗形CT |
鉗口尺寸 | Ф7.5mm×13mm |
測量范圍 | 電流：AC 0.00mA～30.00A(50/60Hz自動) |
電壓：0.00V～600V | |
頻率：0.0 Hz～400Hz | |
分 辨 力 | 電壓：0.01V；電流0.01mA；頻率0.1Hz； |
測量精度
| 電壓：±2%±3dgt(23℃±5℃，80%RH以下) |
電流：±2%±3dgt(23℃±5℃，80%RH以下) | |
頻率：±1Hz(23℃±5℃，80%RH以下) | |
顯示模式 | 4位LCD顯示 |
LCD尺寸 | 35mm×21.5mm；顯示域32mm×15mm |
換 檔 | 自動換檔 |
數據存儲 | 99組 |
采樣速率 | 2次/秒 |
儀表尺寸 | 長寬厚220mm×45mm×30mm |
線路電壓 | 600V以下線路測試 |
數據保持 | 按HOLD鍵保持數據，再按HOLD鍵取消保持 |
功能切換 | 按MODE鍵切換顯示測試電流、電壓、電流頻率，開機默認顯示電流 |
數據查閱 | 按READ鍵進入數據查閱，按上下箭頭鍵翻閱所存數據 |
溢出顯示 | 超量程溢出功能：“OL”符號顯示 |
自動關機 | 開機約15分鐘后，儀表自動關機，以降低電池消耗 |
電池電壓 | 當電池電壓低于7.2V時，電池電壓低符號顯示，提醒更換電池 |
儀表質量 | 儀表：220g |
總質量：400g | |
工作電流 | Max 10mA |
工作溫濕度 | -10℃～40℃；80%Rh以下 |
存放溫濕度 | -10℃～60℃；70%Rh以下 |
絕緣強度 | 2000V/rms(儀表外殼前后兩端之前) |
適合安規 | IEC1010-1、IEC1010-2-032、污染等級2、CAT Ⅲ(600V) |
儀表 | 1臺 |
測試線(B型專配) | 2條(紅黑各1條) |
包裝盒 | 1個 |
電池 | 1個 |
用戶手冊、保修卡、合格證 | 1套 |
