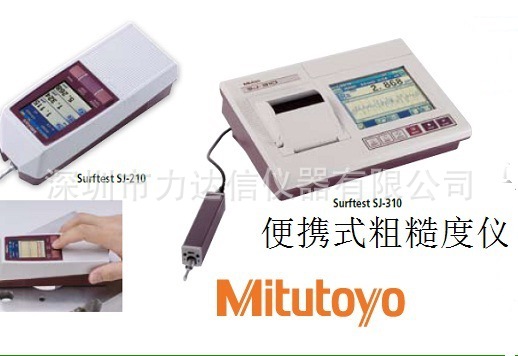

SJ-310三豐表面粗糙度測量儀SJ310特點：
便于操作的觸摸屏
內置打印機和充電電池
JIS/DIN/ISO/ANSI兼容36個評價參數和3個分析圖表
探針行程達350um
具有統計處理功能
帶有SURFPAK-SJ軟件的PC連接端口
自動休眠功能可有效節約能源
可從大型液晶顯示屏上對測量結果和輪廓進行讀數

性能參數

對應多種行業標準
表面粗糙度的標準可對應JIS(2001/1994/1982)、ISO-1997、VDA、ANSI。
評價曲線等的曲線表示功能
除了顯示演算結果之外，還可以顯示按區間的演算結果和評價曲線、負荷曲線、振幅分布曲線

規格/型號
標準驅動型檢出器                                            退避型                                  橫向驅動型
型號：SJ-310(0.75mN 型)SJ-310(4mN 型)|SJ-310(0.75mN 型) SJ-310(4mN 型)|SJ-310(0.75mN 型)SJ-310(4mN 型)
貨號：178-570-01          178-570-02      |178-572-01 178-572-02                |178-574-01 178-574-02
測量范圍
X 軸16.0 mm                                           |5.6 mm
檢出器
范圍360 μm(-200 μm ～ +160 μm)
范圍/ 分辨率360 μm / 0.02 μm                  |100 μm / 0.006 μm                       |25 μm / 0.002 μm
測量速度測量時： 0.25mm/s, 0.5mm/s, 0.75mm/s、返回時： 1mm/s
測力/ 測針形狀貨號末尾：為-01 時：0.75mN / 2μmR 60º、代碼號末尾為 -02 時： 4mN / 5μmR 90º
導頭壓力400mN 以下
適應標準JIS '82/JIS '94/JIS '01/ISO '97/ANSI/VDA
測量曲線測量曲線面曲線、粗糙曲線、DF 曲線、粗糙MOTIF、波形MOTIF 曲線
評價參數Ra, Rc, Ry, Rz, Rq, Rt, Rmax*1, Rp, Rv, R3z, Rsk, Rku, Rc, RPc, Rsm, Rz1max*2, S, HSC, RzJIS*3, Rppi, RΔa, RΔq, Rlr, Rmr,Rmr(c), Rδc, Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Vo, λa, λq, Lo, Rpm, tp*4, Htp*4, R, Rx, AR, W, AW, , Wte 可定制
解析圖表負荷曲線、振幅分布曲線
過濾器Gaussian, 2CR75, PC75
截止波長
λc 0.08、0.25、0.8、2.5、8 mm
λs *5 2.5、8 μm
取樣長度0.08、0.25、0.8、2.5、8 mm
取樣數×1,×2,×3,×4,×5,×6,×7,×8,×9,×10,
任意(0.3 ～ 16.0mm ：0.01mm 間隔)
×1,×2,×3,×4,×5,×6,×7,×8,×9,×10,
任意(0.3 ～ 5.6mm ：0.01mm 間隔)
液晶尺寸(顯示區域) 117.8×88.2 mm
顯示語言
對應16 國家語言(日本、英國、英、德國、法國、意大利、西班牙、葡萄牙、韓國、中國(簡體、繁體)、
捷克，波蘭、匈牙利、土耳其、瑞典、荷蘭)
顯示演算結果
1 段顯示：只顯示演算結果
4 段顯示：縱向4 段顯示4 個演算結果
波形顯示：縱向顯示一個參數的演算結果和評價曲線
跟蹤顯示：顯示過去10 次的同一參數的演算結果
打印功能測量條件/ 演算結果/ 每個區間的演算結果/ 公差值/ 評價曲線/ 負載曲線振幅分布曲線/ 環境設置項目
外部輸出入功能USB I /F、Digimatic 輸出、RS-232C I /F、腳踏開關I/F
功能
自定義可選擇顯示、演算的參數
判定合格判定合格與否功能 *6 zui大值規則/16% 規則/ 平均值規則/ 標準差(1σ, 2σ, 3σ)
測量條件的保存保存關掉電源時的條件
保存功能
內置存儲器∶測量條件(10 件)
記憶卡(選配)∶ 測量條件500 件，測量數據10000 件，畫面數據500 件，文本數據10000 件，
統計數據500 件，機器設定狀態的備份1 件，跟蹤10 數據保存10 件
校正由數值輸入的自動校對方式/ 多次測量(zui大12 次) 的平均校正方式
省電功能自動睡覺（30 ～ 600 秒任意設定）功能*7
電源
內置電池(Ni-MH 充電池) / AC 適配器2 個電源
* 內置電池充電時間∶約4 小時(根據環境溫度有所不同)
* 可測量次數∶約1500 次(根據使用條件、環境等有所不同)
外觀尺寸
(W×D×H)
演算顯示部 275×109×198 mm
驅動部 115×23×26.7 mm (尚未安裝檢測器時)
重量約1.8 kg (演算顯示部、驅動部、標準檢測器)
標準配件
12AAM475 連接電纜 *8
178-601 粗糙標準片 (Ra3μm)
357651 AC 適配器
12AAA217 平面測量測針導頭
12AAA218 圓筒型表面測量測針導頭
12AAA216 支持腳組件
12BAK700 校對用臺
12BAG834 觸控筆
12BAL402 保護膜
270732 記錄紙 (5 卷包)
12BAL400 手提包
螺絲刀、觸控筆用掛件、使用說明書、OneSheel 手冊、保證書
12AAM475 連接電纜 *8
178-605 粗糙標準片(Ra1μm)
357651 AC 適配器
12AAE643 接點適配器
12AAE644 V 型適配器
12BAK700 校對用臺
12BAG834 觸控筆
12BAL402 保護膜
270732 記錄紙(5 卷包)
12BAL400 手提包
螺絲刀、觸控筆用掛件、使用說明書、
OneSheel 手冊、保證書
*6 ∶ ANSI 規格只能對于平均值規則。VDA 規格下不可選擇16% 規則。
*7 ∶使用AC 適配器時無效。也可以自動睡覺設定OFF 。
*8 ∶用于演算表示部和驅動部的連接。
