液壓拉力試驗機（包括屏顯液壓拉力試驗機、微機控制電液伺服液壓拉力試驗機兩種機型）載荷欄顯示的數值亂跳，且無規律；
1.首先確認液壓拉力試驗機沒有夾持試樣或壓盤沒有放置試樣；
2.點擊軟件“系統設置”：
，然后選擇“傳感器檢定”

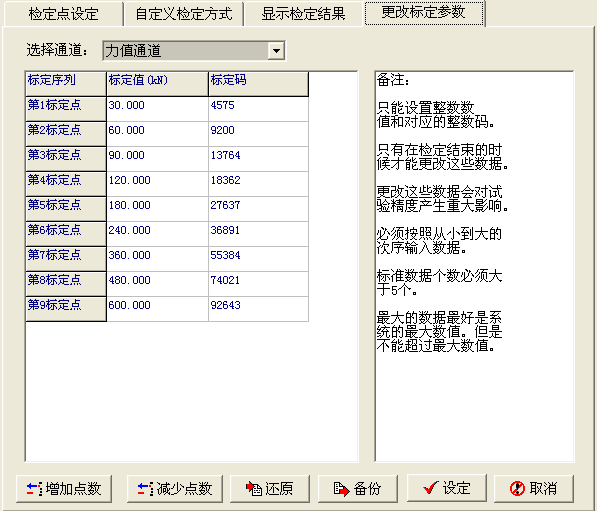

在出現的窗口，單擊“更改標定參數”，軟件默認顯示力值通道的標定碼：
如上圖顯示，第1標定點 對應的（標定值÷標定碼）=A 應該與第2標定點 對應的（標定值÷標定碼）=B大致相等，依次類推；
如差較大[（A-B）÷B]≥0.1，則是標定碼錯亂引起，可與我們更正標定碼；
3.如上步中正常，則請詳細檢查力值、壓力、負荷傳感器從板卡（電腦主機后部）或從測控系統（箱）開始的插頭到傳感器至主機的連接線、連接插頭，應該是有松動、斷裂或接觸不良的地方；
請確認從一根線的開頭至zui末尾檢查！
4.如上步中各插頭、連線都接觸良好且外觀正常，則請用萬用表（推薦數字萬用表，2kΩ檔即可）測量力值、壓力或荷傳感器到測控卡或測控系統（箱）的插頭處阻值：
①.微機屏顯液壓拉力試驗機： 微機屏顯液壓拉力測控卡接口示意圖
測量力值（負荷、壓力）傳感器9針接口：
假設：
1-4兩腳間電阻為A；
6-9兩腳間電阻為B；
1-6兩腳間電阻為C；
1-9兩腳間電阻為D；
正常情況:A≥B，C=D，A、B、C、D都在2kΩ以內；
假如：C略大于D（或D略大于C）那么是傳感器零點偏移，多數是由傳感器受到沖擊或超負荷等原因導致；
假如任一組阻值在2kΩ以上，那么要么是傳感器線有斷裂、接觸不良，要么就是傳感器已損壞。
②.微機控制電液伺服拉力試驗機：微機控制電液伺服拉力試驗機接口示意圖
