催化動態配氣儀作為精準控制氣體組分濃度的核心設備，廣泛應用于環保監測、材料測試、催化反應研究等領域。其性能優劣直接取決于三大關鍵技術：流量控制精度、混合均勻性與響應時間優化，三者相互關聯、協同作用，共同決定了配氣系統的穩定性與可靠性。

一、流量控制：配氣精度的核心保障

      流量控制是動態配氣的基礎，其核心目標是在寬量程范圍內實現各組分氣體的精準輸送，確保最終混合氣體濃度的準確性。當前主流技術以質量流量控制器（MFC） 為核心，通過以下技術手段提升控制精度：

1. 多量程分段控制：針對不同濃度需求，采用多臺不同量程的 MFC 組合工作。例如，在低濃度配氣時，主氣路使用大量程 MFC 保證基流穩定，輔氣路采用小量程 MFC 精確調節微量組分，量程比可達到 1:1000 以上，有效降低小流量下的控制誤差。

2. 溫度與壓力補償算法：氣體流量受溫度、壓力波動影響顯著。先進的 MFC 內置傳感器實時監測工況參數，通過嵌入微處理器的動態補償模型（如多項式擬合算法），將實測流量修正為標準狀態下的等效值，補償精度可達 ±0.1% FS/℃。

3. 閉環反饋控制：采用 “設定值 - 實測值 - 偏差修正” 的閉環邏輯，通過 PID（比例 - 積分 - 微分）算法動態調整閥門開度。針對氣體粘性變化導致的非線性特性，部分系統引入自適應 PID，可根據流量變化率自動優化控制參數，使動態調節時間縮短至 50ms 以內。

4. 抗干擾設計：在硬件層面采用電磁屏蔽技術，避免外界電磁干擾影響控制信號；軟件層面通過數字濾波（如滑動平均濾波）消除流量波動中的高頻噪聲，使瞬時流量波動率控制在 ±0.2% 以內。

二、混合均勻性：消除濃度梯度的關鍵

      即使各組分流量精確控制，若混合不均仍會導致配氣濃度失真。混合均勻性技術的核心是通過結構設計與流體力學優化，實現氣體分子級別的均勻擴散，主要技術路徑包括：

1. 多層級混合結構：采用 “預混 + 精混” 二級混合模式。預混階段通過文丘里管或射流混合器，利用高速氣流產生的剪切力打破氣體分層；精混階段采用蜂窩式靜態混合單元，其內部交錯排列的導流葉片將氣流分割為數十股子流，通過反復分流、合流實現分子級混合，混合距離可縮短至傳統結構的 1/3。

2. 計算流體動力學（CFD）優化：借助 CFD 仿真軟件模擬不同工況下的流場分布，優化混合腔的長徑比、入口角度及內部擾流結構。例如，將進氣口設計為切向布置，使氣體在腔體內形成螺旋流，配合中部設置的湍流促進器，可使混合均勻度提升至 99.5% 以上（RSD<0.5%）。

3. 動態壓力平衡：在混合腔出口設置壓力反饋裝置，通過調節背壓閥維持腔內壓力穩定。當多組分氣體流量變化時，壓力波動可能導致局部回流，影響混合效果，動態平衡系統可將壓力波動控制在 ±0.1kPa 以內，確保流場穩定性。

三、響應時間優化：動態跟蹤能力的體現

      在催化反應等動態測試場景中，配氣系統需快速響應濃度設定值的變化，響應時間（從指令發出到濃度穩定的時間）是關鍵指標。優化策略主要圍繞 “減少系統滯后” 展開：

1. 管路死體積最小化：采用微徑管路（內徑 3-6mm）并縮短混合腔至反應裝置的距離，同時優化閥門與傳感器的安裝位置，將系統死體積控制在 50mL 以下。例如，在快速切換場景中，采用集成式模塊設計，將 MFC、混合器與控制閥集成于同一閥體，死體積可降至 10mL 以內，響應延遲減少 60%。

2. 快速響應執行機構：選用直動式電磁比例閥作為流量調節元件，其閥芯行程短（<1mm），全開 / 全關時間可控制在 10ms 以內，配合高頻驅動電路（1kHz 采樣頻率），使流量調節的動態響應速度提升至傳統伺服閥的 3 倍。

3. 前饋 - 反饋復合控制：傳統反饋控制存在調節滯后，引入前饋控制算法后，系統可根據設定值的變化率提前預判調節量。例如，當濃度設定值階躍變化時，前饋通道直接輸出預調節信號，反饋通道則修正殘余誤差，使響應時間從傳統的 2-3 秒縮短至 500ms 以內。

4. 濃度傳感器動態校準：響應時間測試需依賴快速濃度傳感器（如激光氣體分析儀），通過實時采集出口濃度曲線，采用階躍響應法計算上升時間（0-90% 穩定值）與超調量，結合系統辨識算法優化控制參數，進一步壓縮過渡過程時間。

四、三者協同：構建高性能配氣系統

      流量控制、混合均勻性與響應時間并非孤立存在，而是形成有機整體。例如，提高 MFC 的響應速度可能導致瞬時流量波動，需通過優化混合結構抵消擾動；過度追求混合均勻性可能增加管路死體積，延長響應時間。因此，高性能系統需通過以下方式實現協同優化：

• 參數匹配設計：根據配氣精度要求（如 ±0.5% FS）確定 MFC 的精度等級（如 ±0.2% FS），結合混合腔的壓力損失（<5kPa）選擇合適的流量范圍，避免因參數不匹配導致的性能瓶頸。

• 動態自適應算法：系統控制器實時監測流量波動、壓力變化與濃度偏差，通過智能算法動態調整控制策略。例如，在快速變濃度階段優先保證響應速度，暫時放寬混合均勻性要求；在穩態階段則強化混合效果，確保濃度穩定性。

五、總結

      催化動態配氣儀的技術突破需以流量控制為根基、混合均勻性為核心、響應時間為保障，通過多學科技術融合（流體力學、自動控制、材料科學等），才能滿足日益嚴苛的高精度、高動態配氣需求，為科研與工業應用提供可靠的氣體環境保障。

產品展示

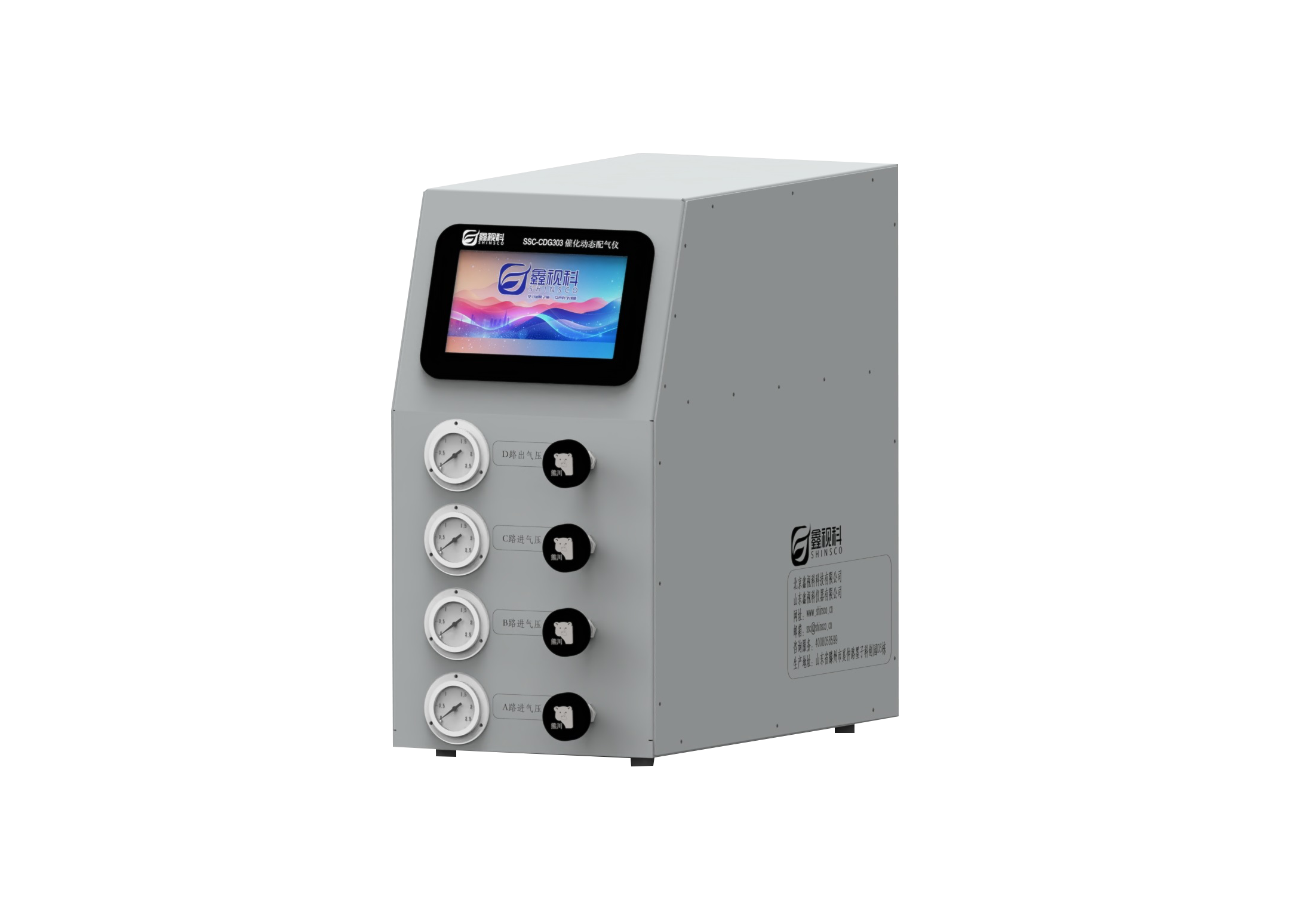

      SSC-CDGc，采用PLC一體化控制實現動態配氣、控溫、測壓、自動、手動等功能，并可通過質量流量計來控制配氣比例實現動態配氣，可控制反應裝置內氣體配比的同時，也可以控制顯示催化反應裝置溫度和壓力。

      SSC-CDG催化動態配氣儀可以應用于連續流、微通道反應、氣固、氣液、氣固液等需要氣體參與的催化反應體系：二氧化碳催化加氫、催化CO加氫反應、催化烯烴或炔烴加氫反應、光熱催化甲烷干重整反應、光熱催化煤熱解反應、煤化工、光催化氣體污染物（VOCs）降解反應、光催化甲烷部分氧化反應、光熱催化甲烷偶聯反應、光驅動sabatier反應、光催化固氮、光催化降解VOCs等。

      SSC-CDG催化動態配氣儀還可以應用于環保行業，可以將高濃度標氣按照設定的稀釋比例，稀釋成各種低濃度標氣，可校準各種氣體分析儀及其氣體傳感器。廣泛適用于計量檢測，環境檢測、環境監測、衛生、大氣污染源超低排放監測煙氣分析現場標定、現場標定和實驗室標準氣體配置等。
