一、雙路模擬斷路器產品

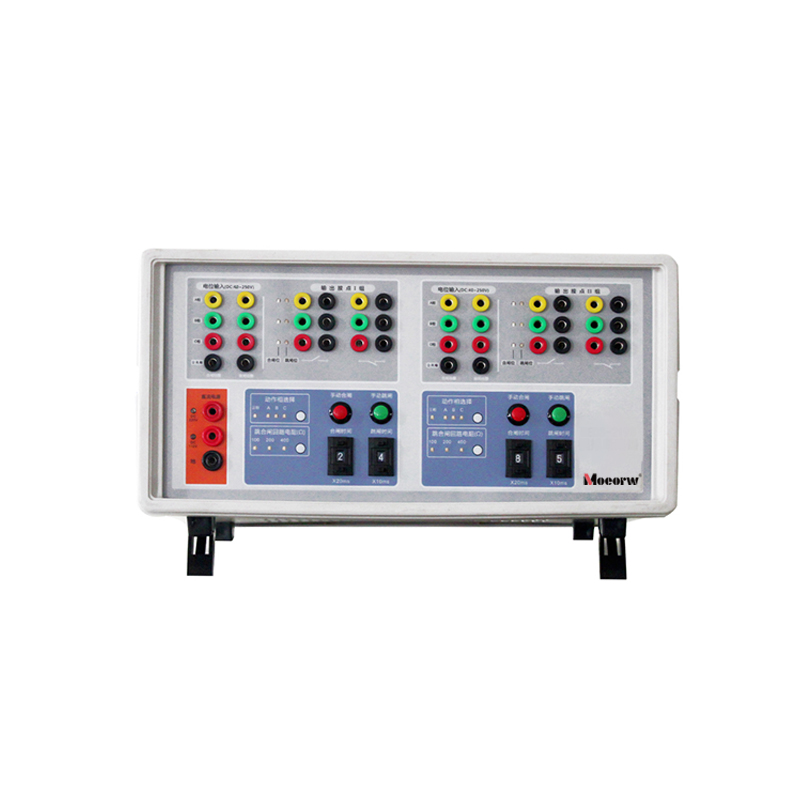

ME-TM62 雙路模擬斷路器將兩組相互獨立的模擬斷路器置于同一機箱，可模擬斷路器的三相及分相操作、單跳閘線圈或雙跳閘線圈斷路器、開關自備投實驗以及開關柜跳/拒和等動作行為，適用于電力系統、工礦企業、科研、教學院所等，作為繼電保護及自動裝置試驗中代替實際斷路器之用。在保障繼電保護實驗的正確性、可靠性的同時，可大幅度減少實際斷路器的動作次數，提高整組實驗工作效率。

兩組模擬斷路器均直接提供A、B、C相模擬的跳/合閘線圈輸入端，一對斷路器位置輸出的常閉接點和常開接點。通過面板操作選擇模擬斷路器的手動跳閘/合閘、跳/合閘線圈電阻、單相/分相動作相預置選擇等功能，從而模擬斷路器的跳/合閘動作。

本機提供獨立的110/220V隔離直流電壓輸出。

二、雙路模擬斷路器環境條件

正常工作溫度： --5℃~45℃；

極限工作溫度： --10℃~50℃；

儲存及運輸： 0℃~40℃；

工作濕度： 20%~90%，無凝露；

工作環境：無腐蝕性氣體；

大氣壓力： 80kPa~110kPa；

海拔： 0~3000m。

三、雙路模擬斷路器主要技術指標

供電電源：AC220V＋10％。

跳合閘輸入電壓：DC 40V≤ Vin ≤250V。

跳/合閘線圈電阻選擇：100Ω、200Ω、400Ω。

合閘時間選擇：20ms～180ms, 步長20ms。

          (當設置小于20ms時取為20ms)

跳閘時間選擇：30s～90ms,步長10ms。

          (當設置小于30ms時取為30ms)

常開/常閉輸出接點容量：DC110V/5A，AC220V/3A。

提供A相，B相，C相，AB相，BC相，CA相，ABC相等七種分相預置選擇和三相操作選擇。

隔離直流電壓輸出：DC 110V/220V，容量200W。

工作環境：溫度-10℃～ +45℃，濕度90%不冷凝。
