德國EUCHNER安士能授權開關ZSM，LED，+和-按鍵，振動電機，停止命令設備，鑰匙旋轉開關
3級功能
停止命令設備
振動信號
LED指示燈
+和–按鍵
鑰匙旋轉開關
5 m直線接配線電纜

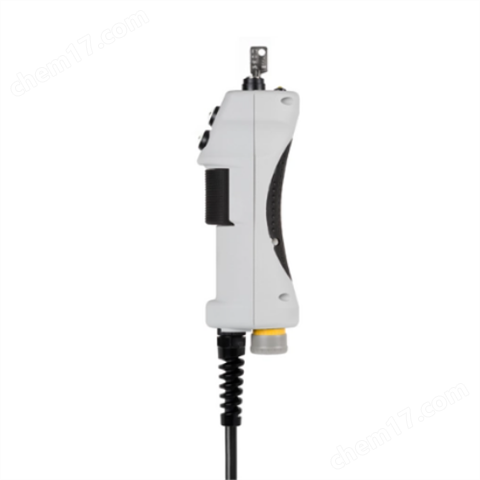

德國EUCHNER安士能授權開關ZSM授權開關

人體工程學設計

各種配置選項

觸覺和視覺信息覆蓋

單手操作

ZSM絕不僅僅是一個傳統的授權開關。其模塊化設計支持集成大量附加功能。諸如停止設備、LED顯示屏或鑰匙旋轉開關等擴展組件，使得ZSM具備了多功能性，幾乎成了一個小型的手持操作單元。其所具備的一項特殊功能是新的振動信號，該信號可告知操作人員授權開關是否處于授權位置。橡膠握柄設計，可將開關牢牢地握在手中。精心設計加上輕盈的質量，操作無需體力承擔。

產品優勢

不同型號，提供多樣功能

鑰匙旋轉開關

停止命令設備

微型操縱桿

LED顯示屏等

3級授權開關

授權位置反饋

人體工程學設計

德國EUCHNER安士能授權開關ZSM2101-099715 (訂貨號 099715)

ZSM，LED，+和-按鍵，振動電機，停止命令設備，鑰匙旋轉開關

3級功能

停止命令設備

振動信號

LED指示燈

+和–按鍵

鑰匙旋轉開關

5 m直線接配線電纜

3級功能

授權開關只有在第二個位置（中間位置，觸發點）處于激活狀態。如果按鈕被釋放或是往下按（緊張狀態控制功能），授權開關處于斷開狀態（取決于接線，具體參閱電氣圖）。

停止命令設備

開關殼體上的機械式擋塊（灰/黃，配有拉拔復位按鈕和旋轉復位按鈕），適用于不同的配線概念。

EUCHNER安士能授權開關下端位置，受防扭結內部保護線夾保護，可防止跌落。

振動信號

振動信號用于獲取使能位置信號。

LED指示燈

LED提示燈用于在授權開關提供直接的視覺反饋。

+和–按鍵

此類按鍵可單獨配置。例如，控制軸正向或是反向移動。

鑰匙旋轉開關

用于單獨用途，如作為操作模式選擇器。

電纜

可選配優質接配線電纜（直線）。

EUCHNER安士能授權開關電氣連接值

接配線電纜 23x0.14 mm2

額定限制短路電流 100 A

額定絕緣電壓Ui 50 V

額定沖擊電壓 Uimp 0.5 kV

利用類別

DC-13 24V 0.3A

DC-13 30V 0.1A

DC-13 24V 0.01A

短路保護符合IEC 60269-1標準 2A gG

開關特性 3級授權開關

污染程度（外部，符合EN 60947-1） 3

EUCHNER安士能授權開關機械值和環境

連接類型 飛線

轉換觸點數 3

電纜長度

直型 5 m

機械壽命 1 x 10?

切換原則 快動式觸點元件

保護等級 IP54

環境溫度 -5 ... +60 °C

材料 PA、CR、TPE

符合EN ISO 13849-1和EN IEC 62061的特性值

 授權開關

B10D 0.1 x 10?

 機械式擋塊，灰色

B10D 0.1 x 10?

雜項

符合 60947-5-8

更多產品詳見：EUCHNER安士能授權開關
