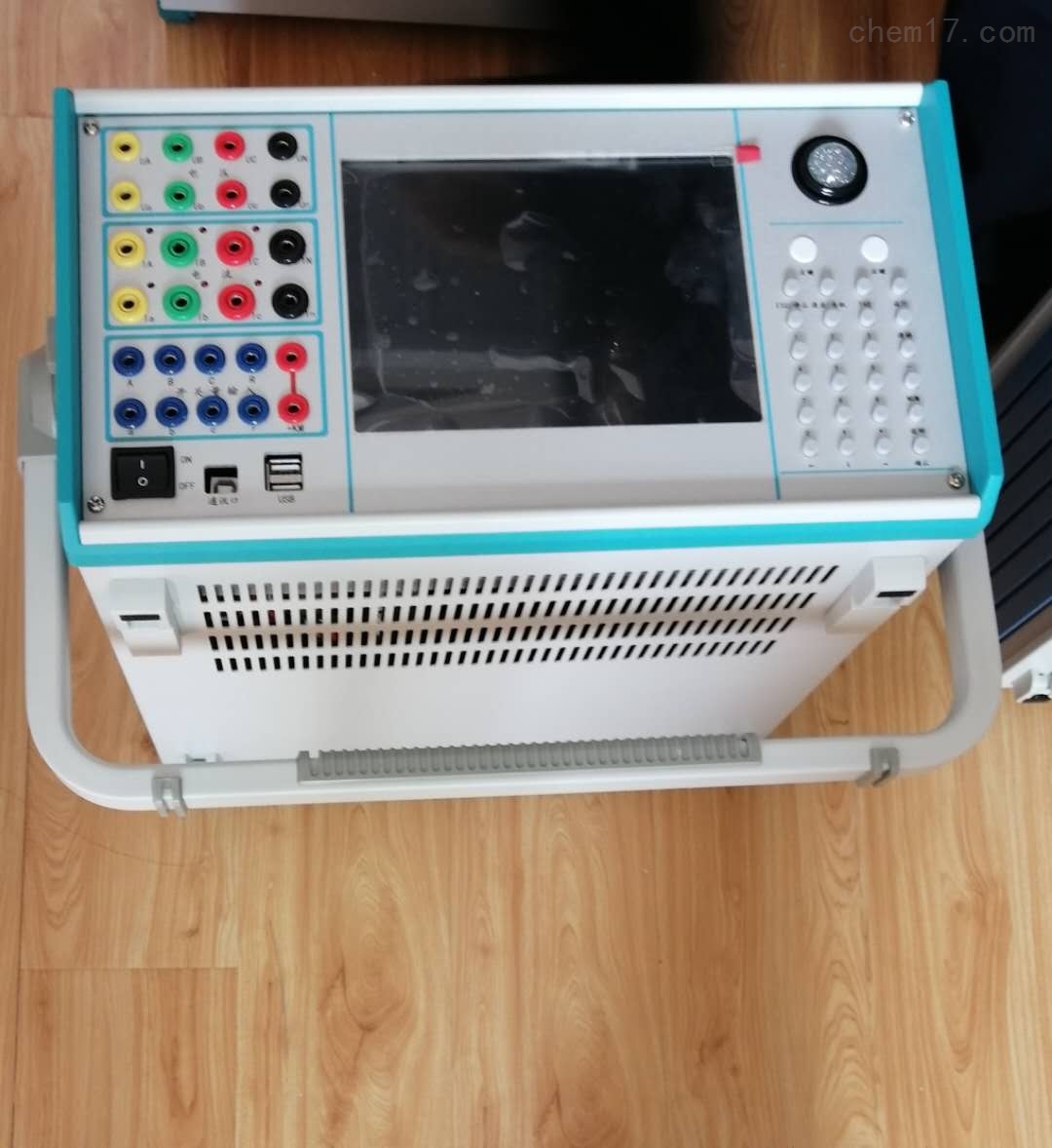

YNJB系列微機繼電保護測試儀硬件配置及特點
HZJB系列微機繼電保護測試儀，可滿足繼電保護測試現場各項試驗要求，該微機繼電保護測試儀具有標準的六相電流，六相電壓同時輸出，電流30A/相，電壓125V/相。六相電流并聯可達180A。既可對傳統的各種繼電器及保護裝置進行試驗，也可對現代各種微機保護進行試驗，特別是對變壓器差動保護和備自投裝置，試驗更加方便。
1、內置高性能工業控制計算機
YNJB系列微機繼電保護測試儀采用高性能工控機作為控制計算機，配有自還原CF卡， 8.4″800×600分辨率TFT真彩LCD顯示器。本機帶高性能工業鍵盤和鼠標，無須另接外設就可直接使用，軟件在Windows XP操作系統下運行，操作簡便。裝置面板配有三個USB接口，可方便地進行數據存取、數據通信和軟件升級等。
2、DSP數字信號處理系統
采用6000系列DSP控制器作為核心，F(xiàn)PGA可編程邏輯器件輸出波形，由于采用的是DDS硬件輸出波形的技術，使波形頻率和相位精度相當高，同時，該系統與工控機通訊直接采用USB2.0接口，使得數據通訊穩定可靠。
3、D/A和A/D轉換
采用高精度D/A轉換器，同時采用有源低通濾波器，使輸出波形平滑，幅頻特性優良。同時控制系統還保留了12路16位A/D轉換電路，可實時采集12路模擬量的輸出波形并通過軟件在屏幕上顯示實際輸出的波形，幅值和相位。
4、高精度線性電壓，電流功率放大器
電流、電壓采用高性能線性放大器直接耦合輸出方式，使電流，電壓源可直接輸出交流和直流波形，并可通過軟件計算輸出各種如方波、各次諧波疊加的組合波形，故障暫態波形等，可以較好地模擬各種短路故障時的電流，電壓特征。
功放電路采用進口大功率高保真模塊式功率器件做功率輸出級，結合精心合理設計的散熱結構，具有足夠大的功率冗余和熱容量，功放電路具有完備的過熱、過流、過壓及短路保護，電流回路允許開路，不會損壞裝置。面板有電流開路指示燈，以方便用戶檢查接線正確與否。同時面板還有電壓過載或短路指示燈，當電壓回路(在有輸出情況下)發生短路時，該指示燈發亮并啟動蜂鳴器報警。大電流*采用*的硬件，*電路，克服了傳統的軟件*的缺點，使大電流使用更安全和更可靠。
5、開關量輸入、開關量輸出裝置共有開關量輸入端子8對，開關量輸出端子4對。
開入量、開出量都由光電隔離器和24V直流繼電器組成，其工作電源為獨立的24V工作電源，所以在COM端與開入量之間有24V的直流電壓。
6、獨立的直流電源輸出
裝置配有兩路110V直流電源電壓輸出，頭尾相接組成+110V、0V、-110V三個端子輸出，只能作保護裝置的工作電源，不能作為直流操作電源使用。+110V、-110V兩端子可輸出220V直流電壓。
揚州逸諾電氣研發生產的YNJB系列微機繼電保護測試儀，可連接筆記本電腦運行。筆記本電腦與工控機使用同一套軟件，無須重新學習操作方法，試驗操作更加簡單方便。
