PLC在裝瓶廠注水機自動控制中的應用
PLC在裝瓶廠注水機自動控制中的應用
我廠原瓶裝生產線的注水機為早期牙發設計的產品，大部分功能由純機械控制動作完成。電氣控制部分主要是變頻器輸出控制主驅動電機和傳統繼電器組成的保護回路，自動化程度低機械控制動作缺點是速度慢，效率低，故障多，機械磨損大，且會造成部分產品的浪費。純傳統繼電器組成的回路缺點是復雜，檢查，處理故障，花時間，若想、擴展功能時線路改動大。在一次搬遷廠房中，我們利用重新安裝設備的機會，對其進行改造。用PLC輸出控制完成其原來的機械控制動作，用PLC內部中間繼電器代替大部分傳統繼電器功能。
二、主要的自動控制過程
1、檢測到有空瓶進入注水位置時，打開閥門注水，注水位置沒瓶時關閥。
2、爆瓶時，向爆瓶位置沖水。
3、有注滿汽水的瓶子到壓蓋機時放蓋，沒瓶子到時卡蓋。
4、進瓶輸送帶上瓶子不足時，注水機慢速運轉，擠滿瓶子后，又轉為高速。出瓶輸送帶堆滿瓶子時慢速，走空后，又高速運轉，爆棚時停機。
5、為了避免溢出汽水對機器的腐蝕，設置自動沖水功能，每隔一段時間自動沖一次水。
6、故障發生時，停機且故障指示燈亮，必須處理完畢后，按復位鍵確認，才能重新啟動機器。
三、可編程控制器的選擇
注水機的自動控制過程比較簡單，輸入，輸出點不多，從經濟的角度考慮，我們決定選擇微型系列的PLC作為我們的可編程控制器。在同類產品中，我們覺得三菱公司PLC的移位語句(SFTL、SFTR)在注水機控制編程中特別有用，該語句功能與其它產品中的移位語句功能有所不同，它不是左移或右移后，空位補“0"，而是根據信號狀態補“0"或“1"，很適合應用于注水機的自動控制中。故我們選擇了三菱公司的FXON-60MR作為我們的控制器。主驅動電機仍由變頻器輸出控制。
四、主要的程序設計

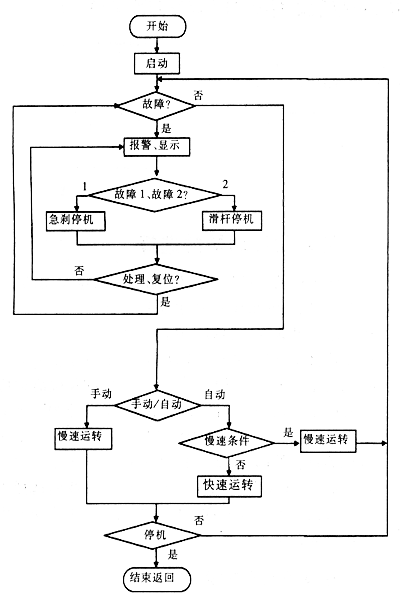

根據生產工藝的要求，設計以下控制流程（圖1）。
故障1：急停；變頻器報警；安全保護動作；控制電源斷
故障2：(自動狀態)出口爆棚；缺蓋；出口壓蓋檢測沒蓋

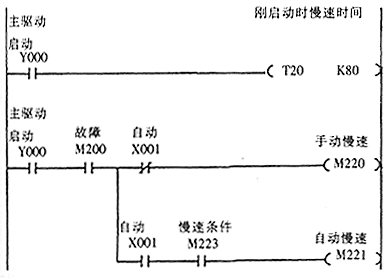

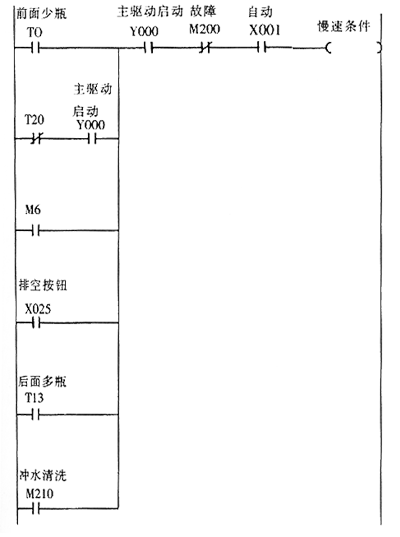

慢速運轉條件：1剛啟動運轉；2進瓶輸送帶少瓶；3出瓶輸送帶滿瓶；4爆瓶

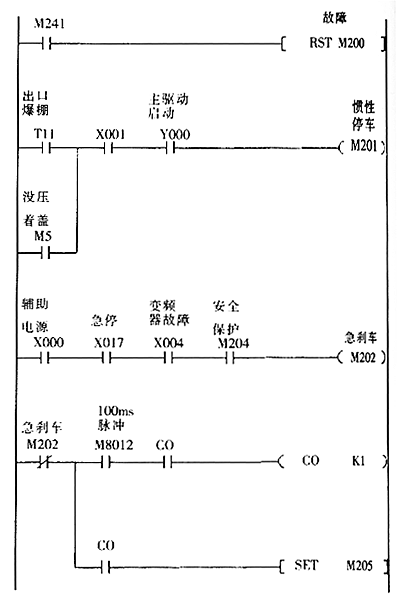

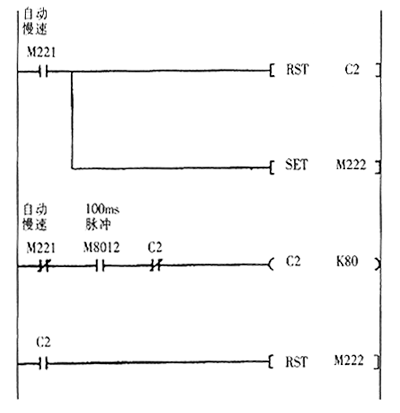

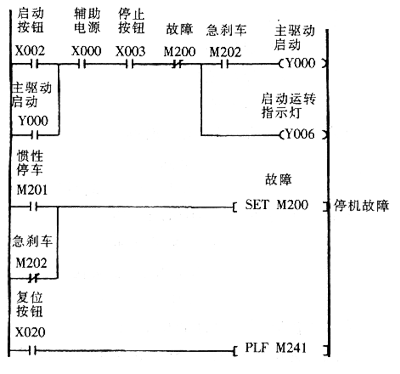

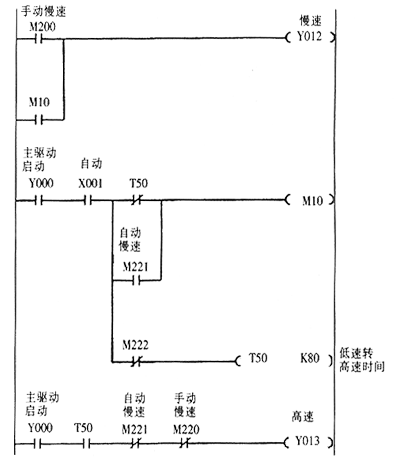

主要的控制程序設計如下：(梯形圖)

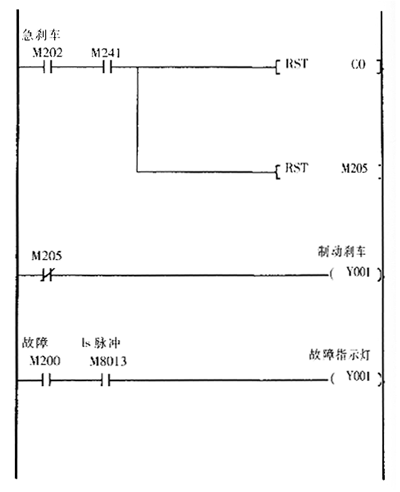

停機分為兩種情況：一種為正常的滑行停機，不剎車制動：另一種為緊急情況下的剎車制動停機。這就避免了以前總是停機、制動剎車同時動作所造成的有時是不必要的機械磨擦損耗，也減少了主驅動電機的磨擦發熱機會。
在以前，操作人員要隨時根據前后輸送帶瓶子情況，調節注水機運轉速度。爆瓶時，要迅速按下沖水按鈕，同時調慢速度。這不僅增加了工人的勞動強度，而且生產效率也低。在這次改造中，我們把這些動作都加進了PLC程序設計中，真正實現了電氣自動化控制。

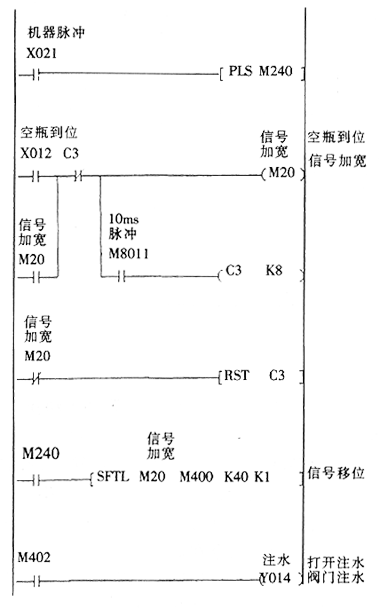

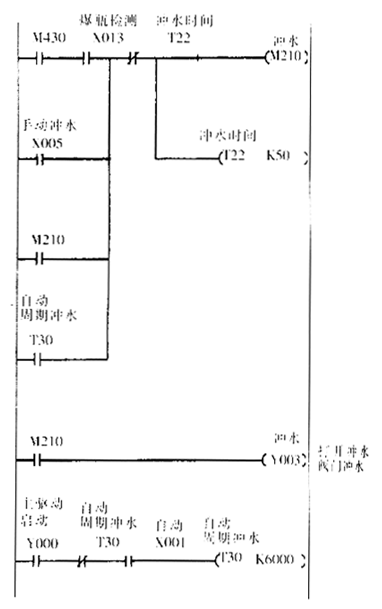

下面分別為注水、爆瓶沖水、F蓋動作。在這里主要應用三菱公司PL山C中的特別移位功能指令(SFTL、SFTR)。該指令在電氣傳動輸送帶的啟動(特別是輸送帶較長，電機多的情況)也很有用，電機逐個啟動，可避免同時啟動對供電系統的沖擊。具有這種功能的指令在其他公司PLC中很少有現成的，一般都需要自己編寫一段功能模塊，而使用該功能指令編程會使程序顯得更為精簡。
這就解決了以前控制很難實現的檢測爆瓶位置，及自動向爆瓶位置沖水的功能。避免了以前爆瓶時往仕旦停機，人為手動沖水的過程。同時注水與下蓋動作也變得更為準確。原注水動作是靠瓶子進入注水位置觸動開關打開閥門的純機械控制來完成，在潮濕、糖水多的環境中，觸動開關很容易失靈，再加上瓶子對開關的觸動很難保證每次都準確，故生產中經常會出現誤動作或不動作，要經常停機進行人為調整，這大大降低了生產效率。現由PLC輸出控制電磁閥動作，來實現閥門的開啟或關閉，既快速又準確。
在檢測光電開關安裝時，主要注意調整以下信號，只有滿足以下條件，才能保障注水、爆瓶沖水動作的準確完成。
