主營產品：閘門、鑄鐵閘門、鋼閘門、鑄鐵鑲銅閘門、不銹鋼閘門、啟閉機、螺桿式啟閉機、卷揚式啟閉機、拍門、攔污柵、清污機（除污機）、水利機械相關配件、供排水設備等,。
供應四川、貴州、云南、重慶、陜西、甘肅、福建、廣東、廣西、海南、江西等等，
全程服務，協助安裝，售后保障，歡迎考察！
電動渠道閘門基本特點：
廣泛應用于給水排水工程，用以截斷渠道內的水流，其工作介質為常溫下的原水，清水，污水。
P2M型不銹鋼電動渠道閘門的主要特點：
1、閘門的過水斷面與渠道等寬；超寬型可制作成雙吊點啟閉。
2，對渠道深度的適應性強；
3、橡膠密封，止水性能好；
4、不銹鋼制作，防腐性能好；
5、可配手動或手電兩用螺桿式啟閉機，對偏遠無電地區的使用更為方便。

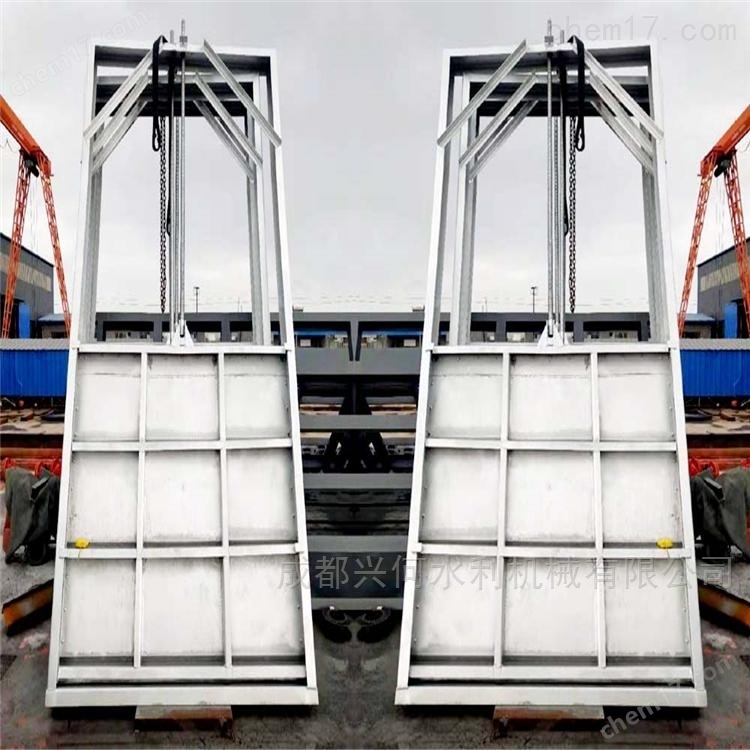

不銹鋼電動渠道閘門介紹
一． 適用范圍
常用于給水、排水、引水、等水利工程。
二． 形式及結構
1.形式:不銹鋼電動渠道閘門。
2.結構:本設備主要由閘門（門框、閘板）、密封條、吊塊螺母等部件組成。密封面上鑲有P型橡膠條，保證了密封性和耐久性，
久用磨損后，并可通過楔形壓塊高度來保證正常工作。具有結構合理、封閉性好，安裝、調整、使用、維護方便、性能可靠等特點。
主要技術參數
工作場所： 室外
環境溫度： -40。C – 80。C
介質及PH值： 污水（6-9）、污泥（6-9）、排放水（5-8）
安裝形式： 渠裝式
不銹鋼渠道閘門參數
類別Category | A×A | B×B | C×C | L | H | D0 | n-d |
單向 | 220×200 | 256×256 | 296×296 | 100 | 820 | 300 | 8-φ12 |
250×250 | 306×306 | 346×346 | 100 | 930 | 340 | 8-φ14 | |
300×300 | 356×356 | 396×396 | 100 | 1050 | 380 | 8-φ14 | |
400×400 | 456×456 | 496×496 | 100 | 1140 | 445 | 12-φ14 | |
450×450 | 510×510 | 556×556 | 120 | 1450 | 530 | 12-φ18 | |
500×500 | 560×560 | 606×606 | 120 | 1610 | 580 | 16-φ18 | |
雙向 | 600×600 | 660×660 | 706×706 | 120 | 1830 | 450 | 16-φ18 |
700×700 | 770×770 | 820×820 | 140 | 2130 | 450 | 20-φ18 | |
800×800 | 870×870 | 920×920 | 140 | 2440 | 450 | 20-φ18 | |
900×900 | 974×974 | 1030×1030 | 160 | 2660 | 450 | 24-φ23 | |
1000×1000 | 1074×1074 | 1130×113 | 160 | 2870 | 450 | 24-φ23 | |
說明Specification | LMD-單向 | Ⅰ-手輪 | 鏈條節數M=0.105×-113（×是絲桿中心離地面高度）距地面小于1.7米用于手輪大于1.7米用鏈輪 | ||||
LMD-雙向 | Ⅱ-鏈條 | ||||||
四.電動渠道閘門性能及結構
1．不銹鋼電動渠道閘門符合《ZBM型不銹鋼電動渠道閘門》企業標準。
2．閘門結構形式為明桿式不銹鋼渠道閘門、閘門的主要部件（閘板、閘框和導軌）進行酸洗鈍化處理。
3．閘板、閘框按大工作水頭設計，其拉伸、壓縮和剪切強度的安全系數不小于5 。
4．門槽采用鋼板折彎成“U”字形，有一定的強度和剛度，在使用中不變形；門體為整體結構，在迎水面焊接“井”字形加強筋。
5．導軌按大工作水頭設計，其拉伸、壓縮和剪切強度安全系數不小于5。
6．密封座分別置于閘框和閘板上，用密封座相同材料制作的沉頭螺釘緊固。在啟閉閘板過程中，不能變形和松動，
螺釘頭部落密封座工作面一起精加工，其表面粗糙度不大于3.2um。
7．密封座止水橡膠采用優質丁腈橡膠，密封條厚不小于4mm。
8. 在閘板上端設有吊耳與閘板連接，吊耳的受力點靠近閘板中心線，在大水頭啟閉時，其拉伸壓縮和剪切強度的安全系數不小于5。
9．閘桿的傳動螺紋為梯形螺紋，精度達到7e級標準，閘桿按大工作開閉力設計，其拉伸壓縮和剪切強度的安全系數不小于5。
10．閘門在大工作水頭時，密封泄漏量正向承壓≤0.72L/min.m ，反向承壓≤1.25L/min.m(密封長度)。
11．閘框密封座與閘板密封座間隙小于0.8mm。
12．閘板與閘框導向槽的間隙小于 1.6mm。
13．在要求的操作條件下，啟閉機手柄設計大手搖力為15Kg。
14．驅動裝置采用一體化電動啟閉裝置，設有防護罩,其結構形式便于維修檢查,能滿足室外安裝使用的要求。
15.閘桿頂端設有防護罩,并帶有行程控制器,電動裝置上設有上下限位開關和過扭矩保護裝置，并帶有開度指示器，
閘門的開啟程度，帶有文字“開”的箭頭隨開啟程度而旋轉方向。啟閉機帶有離合器及手輪，以供手動操作。
16．電動機為封閉結構、絕緣等級為F級,防護等級IP55，工作時噪聲小于45dB（A）。
17．閘門就地控制設備滿足下列條件并具有下列裝置：
采用雙門結構,內裝指示燈及按鈕等控制元件,外門裝窺視玻璃并鑲密封橡皮圈。
電源：3相5線制， 交流電380V，50Hz
電機保護空氣開關、接觸器、熱繼電器、開閉指示燈、起?？刂瓢粹o等元件。
五.電動渠道閘門主要零部件材質：
閘槽： 不銹鋼
門體： 不銹鋼
止水橡膠： 丁腈橡膠
絲桿： 不銹鋼
啟閉機座： 鑄鐵
緊固件： 不銹鋼
六 不銹鋼電動渠道閘門.防腐
1． 不銹鋼及非金屬材料不涂防腐涂料。
2． 傳動部位接觸面涂防銹油脂保護。
3． 碳鋼部件（傳動部件除外）均進行噴砂除銹質量達Sa21/2級標準。水上部件涂環氧鐵紅防銹漆，外罩面漆。
4． 涂層均勻、光亮完整，沒有粗糙不平，漏漆等現象。漆膜牢固，無剝落、裂紋等缺陷。
七 不銹鋼電動渠道閘門.油漆
1.表面進行噴涂處理。
2.涂漆均勻、細致、光亮、完整。漆膜牢固、無剝落、流痕和裂紋等缺陷。
八．技術標準
1． 本設備材料符合GB標準規定。
2． 所有量度、尺寸、重量均用單位（SI）表示。
3． 我公司已通過ISO9001質量體系認證。
九．測試
1.所有閘門及電動啟閉機在制造與裝配后，以及在制造廠發運前均經過檢查及整機試驗。其中包括材料的檢查與試驗、
制造時的部件與工藝檢查，制造后性能測試及油漆工作的檢查與測試。
2.各項測試工作在我公司進行并由業主代表到場。
3.閘板、閘框及框架取得試棒的化學成份分析驗證其成份。
4.我公司將提供所有螺桿材料試驗證明。
5.校核啟閉機的所有功能，并進行常規試驗。
閘門用于關閉和開放泄（放）水通道的控制設施。水工建筑物的重要組成部分，可用以攔截水流，控制水位、調節流量、排放泥沙和飄浮物等。
閘門是裝于溢流壩、岸邊溢洪道、泄水孔、水工隧洞和水閘等建筑物的空口上，用以調節流量，控制上、下游水位、宣泄洪水、排除泥沙或漂浮物等，是水工建筑物的重要組成部分。在水閘工程中，閘門是主體部分，常占擋水面積的大部。閘門又分為平板閘門和弧形閘門.成都市不銹鋼水閘門生產廠家
我們將水利閘門進行如下分類：
1、如果按閘門的工作性質可分為工作閘門、檢修閘門和事故閘門。
2、如果按閘門關閉時門頂與水面的相對位置分為露頂式閘門和潛孔式閘門。
3、當我們按閘門門葉的外觀形狀分為平面閘門、弧形閘門、人字閘門、拱形閘門、球形閘門和圓筒閘門等。成都市不銹鋼水閘門生產廠家
4、按制造閘門門葉的材料分為鋼閘門、鑄造閘門、木閘門、鋼筋混凝土閘門和組合材料閘門。對于翻板閘門可借助水力自動啟閉，稱為水力自動閘門。
