西門子MP377-19 觸摸式面板,19寸64K色中文
西門子MP377-19 觸摸式面板,19寸64K色中文
移植手冊目標
移植手冊為您提供了在更換到新型 Basic 操作設備時所需的所有必要信息的概覽。 主要涉及以下幾點：
替換操作設備以及與此相關的設備差異性
對 HMI 項目的移植數據庫進行調整
提示
本移植手冊描述了用 Basic 系列同款新型設備替換老式設備的方法，參見“用全新 Basic 操作設備更換老式設備”。
如果想要使用任意一款 Basic 系列操作設備替換老式設備，本移植手冊仍具有部分參考價值。
提示
本文檔僅僅是一個移植手冊。 安全提示、完整的安裝和調試說明都在操作說明書中描述。
內容
移植手冊結構如下：
前言
本章描述了哪些老式設備可以由 Basic 操作設備替代，以及 Basic 操作設備具有怎樣的新特性。
更換操作設備
本章主要涉及到采用同款 Basic 操作設備替換老式設備所面臨的問題：
- 安裝開口是否發生變化？
- 接口的類型和位置是否有所不同？
- 功能鍵分配是否有所不同？
- 數據輸入方式是否有所不同？
遷移項目
本章主要包括 WinCC flexible 數據庫在移植之后，為轉換操作設備而實施的工作步驟。 此外還談到如何在 WinCC 項目中實現 Basic 操作設備的新特性：
- 如有必要，更改屏幕格式
- 設置操作設備在 WinCC 中的地址 (TIA-Portal)
將操作設備投入運行
本章描述了將 Basic 操作設備投入運行時變更的或新的操作步驟：
移植手冊不涉及的內容
移植手冊不包含下列內容，或是只涉及到一些皮毛：
移植手冊不包括從 WinCC 項目移植到 WinCC (TIA-Portal) 項目的細節。
進一步的信息請在“移植項目”下的 WinCC (TIA-Portal) 信息系統中查看。
移植手冊不包含操作設備的參數設置細節。
更多信息請參閱操作設備的操作說明書。
6AV6644-0AC01-2AX1
相似圖像
自 2015/1/1 起，新的部件 附有停止供貨通知。 備件可 免費提供，價格可能 與新部件不同。 更多信息 可參閱 SIMATIC 當前條目 ID：109486162. 如果您有問題， 請咨詢您的 人。 SIMATIC MP 377 19" 觸摸屏 多功能面板，Windows CE 5.0 19" 彩色 TFT 顯示屏 12MByte 項目組態存儲器， 可項目組態的低版本 WinCC flexible 2007
| 列表價（不含稅） | 顯示價格 | |
| 您的單價（不含稅） | 顯示價格 | |
| PDF 格式的數據表 | 下載 | |
| 服務和支持 (手冊，認證，問答...) | 下載 | |
更多圖片
| 產品 | |
| 商品編號(市售編號) | 6AV6644-0AC01-2AX1 |
| 產品說明 | 自 2015/1/1 起，新的部件 附有停止供貨通知。 備件可 免費提供，價格可能 與新部件不同。 更多信息 可參閱 SIMATIC 當前條目 ID：109486162. 如果您有問題， 請咨詢您的 人。 SIMATIC MP 377 19" 觸摸屏 多功能面板，Windows CE 5.0 19" 彩色 TFT 顯示屏 12MByte 項目組態存儲器， 可項目組態的低版本 WinCC flexible 2007 |
| 產品家族 | 訂貨數據總覽 |
| 產品生命周期 (PLM) | PM400:產品宣布退市 / 將逐步停止供貨 |
| PLM 有效日期 | 產品停產時間：2012.10.01 |
| 價格數據 | |
| 價格組 / 總部價格組 | TG / 2AP |
| 列表價（不含稅） | 顯示價格 |
| 您的單價（不含稅） | 顯示價格 |
| 金屬系數 | 無 |
| 交付信息 | |
| 出口管制規定 | AL : N / ECCN : 5D002ENCU |
| 工廠生產時間 | 30 天 |
| 凈重 (Kg) | 11.26 Kg |
| 產品尺寸 (W x L X H) | 未提供 |
| 包裝尺寸 | 51.00 x 67.00 x 22.00 |
| 包裝尺寸單位的測量 | CM |
| 數量單位 | 1 件 |
| 包裝數量 | 1 |
| 其他產品信息 | |
| EAN | 4025515077688 |
| UPC | |
| 商品代碼 | 85371098 |
| LKZ_FDB/ CatalogID | ST9.80 |
| 產品組 | 2349 |
| 原產國 | 德國 |
| Compliance with the substance restrictions according to RoHS directive | RoHS 合規開始日期: 2009.03.31 |
| 產品類別 | A: 問題無關，即刻重復使用 |
西門子MP377-19 觸摸式面板,19寸64K色中文
| 6AV6643-0DB01-1AX2 | MP277 8"K | 精智面板 | 自 VSF 起 | 2015 年 1 月 1 日 | W |
| 6AV6643-0DB01-1AX5 | MP277 8"K | 精智面板 | P.M490 | 2016 年 10 月 1 日 | W |
| 6AV6643-0DD01-1AX0 | MP277 10"K | 6AV6643-0DD01-1AX1 | P.M490 | 2016 年 10 月 1 日 | W |
| 6AV6643-0DD01-1AX1 | MP277 10"K | 精智面板 | 自 VSF 起 | 2015 年 1 月 1 日 | W |
| 6AV6643-0DD01-1AX2 | MP277 10"K | 精智面板 | 自 VSF 起 | 2015 年 1 月 1 日 | W |
| 6AV6542-0DA10-0AX0 | MP370 12"K | 精智面板 | P.M490 | 2018 年 3 月 1 日 | U |
| 6AV6545-0DA10-0AX0 | MP370 12"T | 精智面板 | P.M490 | 2018 年 3 月 1 日 | U |
| 6AV6545-0DB10-0AX0 | MP370 15"T | 精智面板 | P.M490 | 2018 年 3 月 1 日 | U |
| 6AV6644-0AA01-2AX0 | MP377 12"T | 精智面板 | 自 VSF 起 | 2015 年 1 月 1 日 | W |
| 6AV6644-0AB01-2AX0 | MP377 15"T | 精智面板 | 自 VSF 起 | 2015 年 1 月 1 日 | W |
| 6AV6644-0AC01-2AX0 | MP377 19"T | 6AV6644-0AC01-2AX1 | P.M490 | 2016 年 10 月 1 日 | W |
| 6AV6644-0AC01-2AX1 | MP377 19"T | 精智面板 | 自 VSF 起 | 2015 年 1 月 1 日 | W |
| 6AV6644-0BA01-2AX0 | MP377 12"K | 6AV6644-0BA01-2AX1 | P.M490 | 2016 年 10 月 1 日 | W |
| 6AV6644-0BA01-2AX1 | MP377 12"K | 精智面板 | 自 VSF 起 | 2015 年 1 月 1 日 | W |
| 6AV6644-2AB01-2AX0 | MP377 PRO | 15" 觸摸面板 | P.M400 | 2016 年 1 月 1 日 | W |
| 6AV66715CE000AX1 | 多功能面板 IWLAN | 充電站移動面板 277(F) IWLAN V2 | P.M410 | 2018 年 10 月 1 日 | W |
| 6AV66450DD010AX1 | 多功能面板 IWLAN | 移動面板 277 IWLAN V2 | P.M410 | 2018 年 10 月 1 日 | W |
| 6AV66450DD020AX1 | 多功能面板 IWLAN | 移動面板 277 IWLAN V2（歐盟版本） | P.M410 | 2018 年 10 月 1 日 | W |
| 6AV66450DE010AX1 | 多功能面板 IWLAN | 移動面板 277 IWLAN V2 | P.M410 | 2018 年 10 月 1 日 | W |
| 6AV66450DE020AX1 | 多功能面板 IWLAN | 移動面板 277 IWLAN V2 （歐盟版本） | P.M410 | 2018 年 10 月 1 日 | W |
| 6AV66450FD010AX1 | 多功能面板 IWLAN | 移動面板 277 IWLAN V2（美國版本） | P.M410 | 2018 年 10 月 1 日 | W |
| 6AV66450FE010AX1 | 多功能面板 IWLAN | 移動面板 277 IWLAN V2（美國版本） | P.M410 | 2018 年 10 月 1 日 | W |
| 6AV66450GF010AX1 | 多功能面板 IWLAN | 移動面板 277F IWLAN（RFID 標簽/美國） | P.M410 | 2018 年 10 月 1 日 | W |
| 6AV66450EB010AX1 | 多功能面板 IWLAN | 移動面板 277F IWLAN V2 | P.M410 | 2018 年 10 月 1 日 | W |
| 6AV66450EB020AX1 | 多功能面板 IWLAN | 移動面板 277F IWLAN V2（歐盟版本） | P.M410 | 2018 年 10 月 1 日 | W |
| 6AV66450EC010AX1 | 多功能面板 IWLAN | 移動面板 277F IWLAN V2 | P.M410 | 2018 年 10 月 1 日 | W |
| 6AV66450EC020AX1 | 多功能面板 IWLAN | 移動面板 277F IWLAN V2（歐盟版本） | P.M410 | 2018 年 10 月 1 日 | W |
| 6AV66450EF010AX1 | 多功能面板 IWLAN | 移動面板 277F IWLAN V2（RFID 標簽） | P.M410 | 2018 年 10 月 1 日 | W |
老式設備和 Basic 操作設備的功能鍵數量
所有 Basic 操作設備配有的功能鍵數量至少與老式設備相同。
例外： KTP400 Basic 擁有四個功能鍵。 因此，更換 TD 400C 時（帶八個功能鍵），不能將后四個功能鍵（F5 至 F8）分配給 KTP400 Basic。
從老式設備到 Basic 操作設備的功能鍵分配
在 Basic 操作設備上，將老式設備的功能鍵分配轉移到相對于顯示屏來說位置相同的功能鍵上。 可以在 Basic 操作設備上給這些功能分配其它編號。 必要時可以在設備文件中調整功能鍵配置的說明。
提示 必要時在更換設備之后編制新的標簽條。 可以在網上下載到 Word 文件形式的標簽條（條目號 11274631）。 Word 文件位于安裝 DVD 的“支持”文件夾內。 |
示例： KP300 Basic mono PN 的功能鍵分配
下圖以舉例方式顯示 KP300 Basic mono PN 上 OP 73 的四個功能鍵分配（F1 至 F4）。
字母數字式輸入功能塊
按鍵操作類型的 Basic 操作設備（KP300 Basic mono PN 和 KP400 Basic color PN）具有字母數字式輸入功能塊，操作方式類似于手機鍵盤（參見下圖）。
老式設備僅 OP 77A 配有字母數字式輸入功能塊。 Basic 操作設備數據輸入的更多信息請參閱精簡面板操作說明書“設備操作”一章。
“一代精簡面板”操作說明書
字母數字式輸入原理
多次按下某個按鍵，在可用的字符間切換。 長時間按下某按鍵時，自動插入數字。 輸入欄決定輸入時可用的字符。 下圖表示如何通過字母數字式輸入功能塊輸入一個數值。

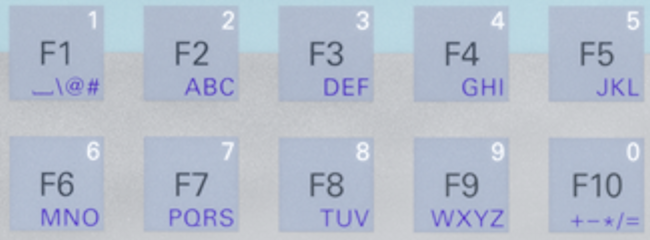

下圖顯示 KP400 Basic color PN 的字母數字式輸入功能塊：
下圖顯示 KP300 Basic mono PN 嵌裝在功能鍵內的字母數字式輸入鍵。
觸摸屏上的屏幕鍵盤
概覽
僅能使用 V11 以上版本的 WinCC (TIA-Portal) 對下列 Basic 操作設備進行項目組態：
- KP300 Basic mono PN
- KP400 Basic color PN
- KTP400 Basic mono PN
- KTP600 Basic mono PN
- KTP600 Basic color PN
- KTP600 Basic color DP
僅可使用 V13 以上版本的 WinCC (TIA-Portal) 對下列 Basic 操作設備進行項目組態：
- KTP400 Basic
- KTP700 Basic
- KTP700 Basic DP
- KTP900 Basic
- KTP1200 Basic
- KTP1200 Basic DP
更換操作設備時，需要將項目數據移植到 WinCC (TIA-Portal)中。 向 WinCC (TIA-Portal) 移植項目數據時，支持下列格式：
- WinCC flexible 2008 SP2 的組態文件
- WinCC flexible 2008 SP3 的組態文件
提示 項目數據移植的具體信息請參閱 WinCC 信息系統。 |
可用的存儲器
遷移手冊中提及的所有 Basic 操作設備都有 10 MB 可用的用戶數據存儲空間。 存儲空間至少要等于老式設備的存儲空間。 此外，所有 Basic 操作設備還擁有 256 KB 的內部配方存儲器。
因此，Basic 操作設備擁有充足的存儲空間，足以像老式設備一樣對工藝流程進行可視化管理并保存過程數據。
WinCC (TIA-Portal) 的重要特征是可切換顯示屏格式（例如在 KP400 Basic color PN 中從 4:3 切換至“寬屏”）。 由此便增加了高達 50 % 的可視化界面。
在項目移植期間在 WinCC (TIA-Portal) 中將老式設備轉換為 Basic 操作設備。 在轉換操作設備前確定如何將當前的圖片內容移植到新格式。
圖片匹配的設置

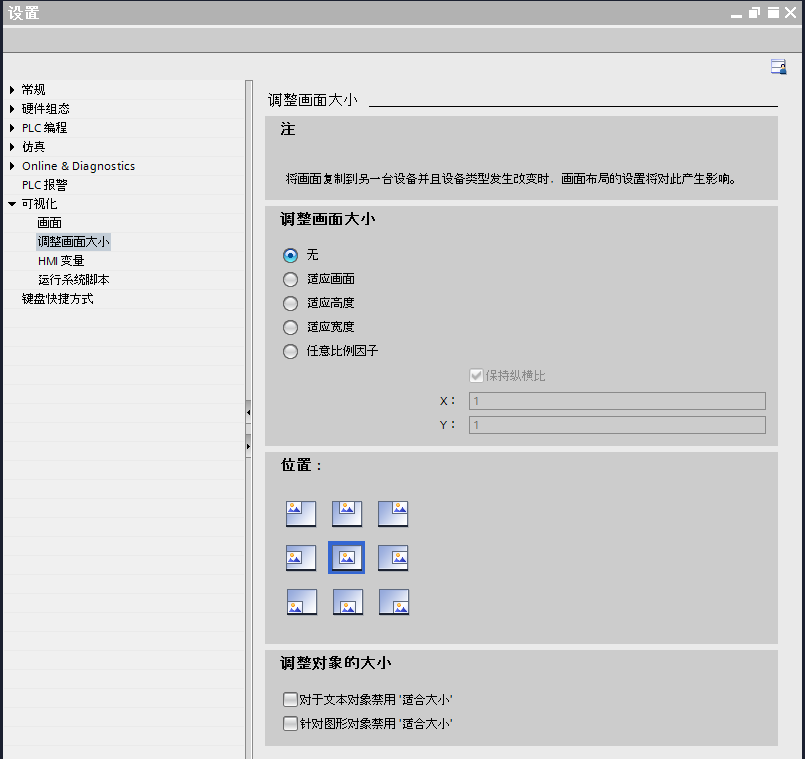

在 WinCC (TIA-Portal) 中為項目的所有圖片集中設置圖片匹配。 為此通過“其他 > 設置”調出對話框“設置”。 在對話框“設置”中的“可視化 > 所有圖片和圖片項目的匹配”下面可以看到不同選項：
您也可以選擇使用“設置”下的“自由縮放”設置項，并在必要時輸入用于 X 對齊和 Y 對齊的縮放因數，比如因數“1.5”表示放大 1.5 倍。
此外還可以禁止文本和圖形對象的自動尺寸匹配。下圖以圖形對象為例展現了自動尺寸匹配的效果，如圖所示，有兩個按鈕對齊該圖像對象。
① | 輸出位置：
|
② | 可能性 1：在操作設備轉換后應當保存圖形對象的原始屬性。
作用：在操作設備轉換后圖形對象仍保留原始尺寸。按鈕不再對齊。 |
③ | 可能性 2：在操作設備轉換后應當相對于新的屏幕分辨率定位圖形對象。
在圖片對象的對象屬性中自動激活選項“使圖形與對象尺寸相匹配”。兩個按鈕在操作設備轉換后正確對齊圖形對象。 |
更多信息請查閱“過程可視化 > 使用綜合功能 > 更換設備 > 使圖片與新設備相匹配”下的 WinCC 信息系統。
前提條件
- 已經為顯示屏格式轉換設置了圖片和圖片對象的匹配（參見切換屏幕格式）。
- 已經在 WinCC (TIA-Portal) 中打開項目導航。
步驟
按如下步驟進行：
結果
操作設備被轉換：
- 必要時，將切換圖片格式（例如從 4:3 轉為寬屏）。
- 根據圖片中的設置定位圖片對象。
- 相對應地移植功能鍵分配。
在 WinCC flexible 中，項目里所設的操作設備 IP 地址沒有傳輸給操作設備。

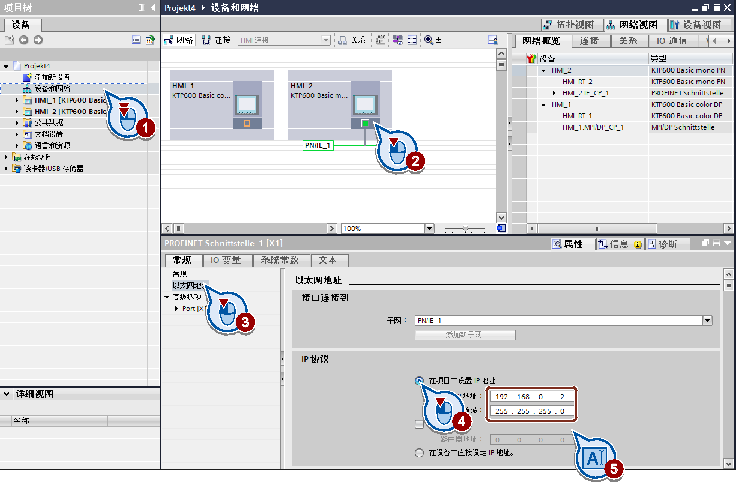

在 WinCC (TIA-Portal) V11 以上版本中，項目里所設的 IP 地址在傳輸時會分配到相應的操作設備。 在編輯器“設備 & 網絡”中為所有操作設備集中分配 IP 地址：
也可以選擇通過操作設備的控制面板或一個 DHCP 服務器繼續分配 IP 地址。 兩種情況下都需在 WinCC (TIA-Portal) 中激活選項“獲取其它路徑的 IP 地址”。
