西門子Sinamics S120 是西門子公司推出的全新的集V/F、矢量控制及伺服控制于一體的驅動控制系統，
它不僅能控制普通的三相異步電動機，還能控制同步電機、扭矩電機及直線電機。其強大的定位功能將
實現進給軸的***、相對定位。
西門子電機模塊和主控單元之間通過DRIVE-CLIQ 接口，進行快速數據交換。
6SL3244-0BB12-1FA0
SINAMICS G120 CONTROL UNIT CU240E-2 PN E-TYPE SAFETY INTEGRATED STO PROFINET 6DI, 3DO, 2AI, 2AO, MAX 1F-DI PTC/KTY INTERFACE USB- AND SD/MMC-INTERFACE PROTECTION IP20 AMBIENT TEMP 0 TO +50 DEG C WITHOUT POWER MODULE AND PANEL
| 列表價（不含增值稅） | 顯示價格 | |
| 您的單價（不含增值稅） | 顯示價格 | |
| PDF 格式的數據表 | 下載 | |
| 服務和支持 (手冊，認證，問答...) | 下載 | |
更多圖片
| 產品 | |
| 商品編號(市售編號) | 6SL3244-0BB12-1FA0 |
| 產品說明 | SINAMICS G120 CONTROL UNIT CU240E-2 PN E-TYPE SAFETY INTEGRATED STO PROFINET 6DI, 3DO, 2AI, 2AO, MAX 1F-DI PTC/KTY INTERFACE USB- AND SD/MMC-INTERFACE PROTECTION IP20 AMBIENT TEMP 0 TO +50 DEG C WITHOUT POWER MODULE AND PANEL |
| 產品家族 | 訂貨數據總覽 |
| 產品生命周期 (PLM) | PM300:有效產品 |
| 價格數據 | |
| 價格組 / 總部價格組 | IE / 342 |
| 列表價（不含增值稅） | 顯示價格 |
| 您的單價（不含增值稅） | 顯示價格 |
| 金屬系數 | 無 |
| 交付信息 | |
| 出口管制規定 | AL : 9I999KP / ECCN : N |
| 工廠生產時間 | 8 天 |
| 凈重 (Kg) | 0.49 Kg |
| 產品尺寸 (W x L X H) | 未提供 |
| 包裝尺寸 | 93.00 x 240.00 x 68.00 |
| 包裝尺寸單位的測量 | MM |
| 數量單位 | 1 件 |
| 包裝數量 | 1 |
| 其他產品信息 | |
| EAN | 4042948661864 |
| UPC | 未提供 |
| 商品代碼 | 85049099 |
| LKZ_FDB/ CatalogID | D11.1SD |
| 產品組 | 9779 |
| 原產國 | 英國 |
6SL3255-0AA00-4CA1
SINAMICS G120 BASIC OPERATOR PANEL (BOP-2)
海南省西門子模塊*總代理
6SL3210-1PE16-1UL1
SINAMICS POWER MODULE PM240-2 UNFILTERED WITH BUILT IN BRAKING CHOPPER 3AC380-480V +10/-10% 47-63HZ OUTPUT HIGH OVERLOAD: 1,5KW FOR 200% 3S,150% 57S,100% 240S AMBIENT TEMP. -10 TO +50 DEG C OUTPUT LOW OVERLOAD: 2,2KW AT 150% 3S,110% 57S,100% 240S AMBIENT TEMP. -10 TO +40 DEG C 196 X 73 X 165 (HXWXD), FSA PROTECTION IP20 WITHOUT CONTROL UNIT AND PANEL APPROVED FOR CU FIRMWARE-VERSION V4.6
6SL3210-1PE22-7UL0
SINAMICS POWER MODULE PM240-2 WITHOUT FILTER WITH BUILT IN BRAKING CHOPPER 3AC380-480V +10/-10% 47-63HZ OUTPUT HIGH OVERLOAD: 7,5KW FOR 200% 3S,150% 57S,100% 240S AMBIENT TEMP -10 TO +50 DEG C OUTPUT LOW OVERLOAD: 11KW FOR 150% 3S,110% 57S,100% 240S AMBIENT TEMP -10 TO +40 DEG C 355 X 140 X 165 (HXWXD), FSC PROTECTION IP20 WITHOUT CONTROL UNIT AND PANEL APPROVED FOR CU FIRMWARE- VERSION V4.6
6SL3210-1PE21-1UL0
SINAMICS POWER MODULE PM240-2 WITHOUT FILTER WITH BUILT IN BRAKING CHOPPER 3AC380-480V +10/-10% 47-63HZ OUTPUT HIGH OVERLOAD: 3KW FOR 200% 3S,150% 57S,100% 240S AMBIENT TEMP -10 TO +50 DEG C OUTPUT LOW OVERLOAD: 4KW FOR 150% 3S,110% 57S,100% 240S AMBIENT TEMP -10 TO +40 DEG C 291 X 100 X 165 (HXWXD), FSB PROTECTION IP20 WITHOUT CONTROL UNIT AND PANEL APPROVED FOR CU FIRMWARE- VERSION V4.6
6SL3210-1PE21-8UL0
SINAMICS POWER MODULE PM240-2 WITHOUT FILTER WITH BUILT IN BRAKING CHOPPER 3AC380-480V +10/-10% 47-63HZ OUTPUT HIGH OVERLOAD: 5,5KW FOR 200% 3S,150% 57S,100% 240S AMBIENT TEMP -10 TO +50 DEG C OUTPUT LOW OVERLOAD: 7,5KW FOR 150% 3S,110% 57S,100% 240S AMBIENT TEMP -10 TO +40 DEG C 291 X 100 X 165 (HXWXD), FSB PROTECTION IP20 WITHOUT CONTROL UNIT AND PANEL APPROVED FOR CU FIRMWARE- VERSION V4.6
由于自身的結構和功能，機械和設備存在風險。 因此機械指令要求對每臺機械進行風險評估，并在必要時降低風險，使風險小于允許的風險。 執行風險評估時必須使用以下標準：
EN ISO 12100-1“機械安全 - 基本概念，通用設計原則”
EN ISO 13849-1（EN 954-1 升級版）“機械安全 - 控制系統安全部件”
EN ISO 12100-1 重點描述了需要分析的風險和風險降低的設計原則.
風險評估是指對機械造成的危險進行系統研究的一系列步驟。 完成風險評估后要采取相應的降低風險措施。 然后再次評估風險、降低風險，由此形成了一個不斷重復的過程。 這樣可以盡可能地消除故障，確保采取了相應的保護措施。
風險評估包括：
- 風險分析
- - 確定機械的限制（EN ISO 12100-1）
- - 風險識別（EN ISO 12100-114）
- - 風險預估（EN 1050 第 7 段）
- 風險評估
根據實現安全性的重復過程，在風險預估后要進行風險評估。 此時要決定是否需要降低風險。 如果需要繼續降低風險，必須選擇和使用適當?shù)谋Ｗo措施。 然后必須重復風險評估。

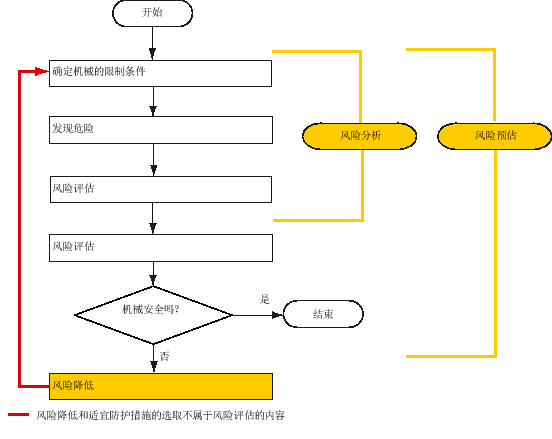

圖片: 實現安全性的重復過程
風險降低必須通過適宜的機械設計/制造來實現，例如通過適用于安全功能的控制系統或保護措施。
如果保護措施中包含了聯鎖和控制功能，則保護措施必須根據 EN ISO 13849-1 設計。除了 EN ISO 13849-1，電氣和電子系統也可使用 EN 62061。此時，電子控制系統和總線系統還必須符合 IEC/EN 61508。
西門子MM變頻器
6SE64402UC112AA1
6SE64402UC12A1
6SE64402UC137AA1
6SE64402UC15A1
6SE64402UC17A1
6SE64402UC211BA1
6SE64402UC215BA1
圖片: 3 A 至 30 A 電機模塊和 2 x 3 A 至 2 x 18 A 雙軸電機模塊的接線示例
圖片: 45 A 至 200 A 單軸電機模塊接線示例
LED 的含義
列表: 電機模塊上 LED 的含義 LED電機模塊LED 診斷法電機模塊
狀態 | 說明，原因 | 解決辦法 | |
|---|---|---|---|
RDY | DC LINK |
|
|
滅 | 滅 | 無電子電源或者超出許可的公差范圍。 | – |
綠色 | --1) | 組件準備運行循環 DRIVE-CLiQ 通訊開始。 | – |
橙色 | 組件準備運行。啟動循環 DRIVE-CLiQ 通訊。 | – | |
紅色 | 組件準備運行。啟動循環 DRIVE-CLiQ 通訊。 | 檢查電源電壓。 | |
橙色 | 橙色 | 正在建立 DRIVE-CLiQ 通信。 | – |
紅色 | --1) | 該組件至少存在一個故障。 | 消除并應答該故障。 |
綠色/紅色 (0.5 Hz) | --1) | 正在進行固件下載。 | – |
綠色/紅色 (2 Hz) | --1) | 固件下載已結束。等待上電。 | 重新上電。 |
綠色/橙色 | --1) | “通過 LED 識別組件”激活2)。 提示： | – |
1) 與 LED“DC LINK”的狀態無關
2) 關于激活通過 LED 識別的參數說明可參見 SINAMICS S120/S150 參數手冊
外形尺寸圖
圖片: 帶冷卻板的書本型電機模塊（3 A ~ 18 A 和 2 x 3 A ~ 2 x 9 A）的外形尺寸圖，示例：雙軸電機模塊 2 x 5 A 外形尺寸圖帶冷卻板的書本型電機模塊
列表: 帶冷卻板的書本型電機模塊（3 A ~ 18 A 和 2 x 3 A ~ 2 x 9 A）的尺寸
電機模塊 | 產品編號 | B [mm] (inch) |
|---|---|---|
3 A 單軸電機模塊 | 6SL3126-1TE13-0AA. |
50 (1.97) |
5 A 單軸電機模塊 | 6SL3126-1TE15-0AA. | |
9 A 單軸電機模塊 | 6SL3126-1TE21-0AA. | |
18 A 單軸電機模塊 | 6SL3126-1TE21-8AA. | |
2 x 3 A 雙軸電機模塊 | 6SL3126-2TE13-0AA. | |
2 x 5 A 雙軸電機模塊 | 6SL3126-2TE15-0AA. | |
2 x 9 A 雙軸電機模塊 | 6SL3126-2TE21-0AA. |
圖片: 帶冷卻板的書本型電機模塊（30 A 和 2 x 18 A）的外形尺寸圖，單位 mm (inch)
列表: 帶冷卻板的書本型電機模塊（30 A 和 2 x 18 A）的尺寸
電機模塊 | 產品編號 | B [mm] (inch) |
|---|---|---|
30 A 單軸電機模塊 | 6SL3126-1TE23-0AA. |
|
2 x 18 A 雙軸電機模塊 | 6SL3126-2TE21-8AA. |
圖片: 帶冷卻板的書本型電機模塊（45 A、60A 和 85 A）的外形尺寸圖，單位 mm (inch)；示例：電機模塊 45 A
列表: 帶冷卻板的書本型電機模塊（45 A 、60 A 和 85 A）的尺寸
電機模塊 | 產品編號 | B [mm] (inch) | b [mm] (inch) | c [mm] (inch) |
|---|---|---|---|---|
45 A 單軸電機模塊 | 6SL3126-1TE24-A. |
|
|
|
60 A 單軸電機模塊 | 6SL3126-1TE26-0AA. | |||
85 A 單軸電機模塊 | 6SL3126-1TE28-A. | 200 (7.87) | 150 (5.91) | 100 (3.94) |
圖片: 帶冷卻板的書本型電機模塊（132 A 和 200 A）的外形尺寸圖，單位 mm (inch)；示例：電機模塊 200 A
列表: 帶冷卻板的書本型電機模塊（132 A 和 200 A）的尺寸
電機模塊 | 產品編號 | B [mm] (inch) | b [mm] (inch) |
|---|---|---|---|
132 A 單軸電機模塊 | 6SL3126-1TE31-3AA. |
|
|
200 A 單軸電機模塊 | 6SL3126-1TE32-0AA. |
在用戶定制的散熱器上安裝帶有冷卻板的電機模塊之前，必須注意以下事項：
- 檢查散熱器表面是否有損傷。
- 必須使用導熱介質，加速熱傳遞，例如：可使用特制的球壓導熱片。所有帶冷卻板的組件發貨時都帶有一個標準規格的導熱片。應注意導熱片的安裝位置（參見下圖）。
提示
|
列表: 導熱片一覽
| 產品編號 |
|---|---|
導熱片，50 mm | 6SL3162-6FB00-0AA0 |
導熱片，100 mm | 6SL3162-6FD00-0AA0 |
導熱片，150 mm | 6SL3162-6FF00-0AA0 |
導熱片，200 mm | 6SL3162-6FH00-0AA0 |
導熱片，300 mm | 6SL3162-6FM00-0AA0 |
提示 安裝組件時，我們推薦使用 M6 螺栓、六角螺母以及達到緊固等級 8.8 的 ISO 7436-M6x40-14 H 螺釘。 |
安裝
① | 外部散熱器（風冷或液冷） |
② | 螺栓 M6 |
③ | 導熱片 |
④ | 冷卻板 |
⑤ | 墊片 |
⑥ | 彈簧墊圈 |
⑦ | 螺母 M6 |
圖片: 將帶冷卻板的電機模塊安裝到外部散熱器上（示例：電機模塊 3 A）
緊固扭矩：
- 首先用手擰緊螺母。
緊固扭矩：0.5 Nm (4.4 lbf in) - 再用工具依次擰緊螺母。
緊固扭矩：10 Nm (88.5 lbf in)
提示
|
如需獲得控制柜機械設計方面的支持，請咨詢：
Siemens AG
Digital Factory, DF MC MF - WKC AS
TCCCC
Postfach 1124
09070 Chemnitz
散熱器的特性
我們推薦采用 AlMgSi 0.5 作為散熱器的材料。
外部散熱器表面的粗糙深度至少應為 Rz 16。散熱器和冷卻板之間的接觸面應是一個平整度達到 0.2 mm 的平面（該平整度基于一個 450 mm 高、300 mm 寬的基面）。
提示 設備制造商可調整散熱器的結構，以滿足自身設備的特殊要求。只有在標準工作條件下產生的損耗功率由外部散熱器導出時，電機模塊才能達到規定的額定數據。 |
注意 未按規定安裝可損壞冷卻板 安裝時，冷卻板可能會因螺栓而損壞。
|
