6ES73221HF014AA1西門子SM322數字輸出模塊
6ES7322-1HF01-4AA1
SIMATIC S7-300 輸入輸出模塊捆綁包 組成部分： 數字輸出 S7-300 SM 322 （6ES7322-1HF01-0AA0）， 1個前面板連接器 （6ES7392-1AJ00-0AA0） 帶螺絲觸點，20針
產品簡介
詳細介紹
6ES73221HF014AA1西門子SM322數字輸出模塊
6ES7322-1HF01-4AA1
SIMATIC S7-300 輸入輸出模塊捆綁包 組成部分： 數字輸出 S7-300 SM 322 （6ES7322-1HF01-0AA0）， 1個前面板連接器 （6ES7392-1AJ00-0AA0） 帶螺絲觸點，20針
很長時間，好像沒人過問關于西門子變頻器里的自由功能塊使用。今天我就舉一個例子，看看是否這樣可以呢？

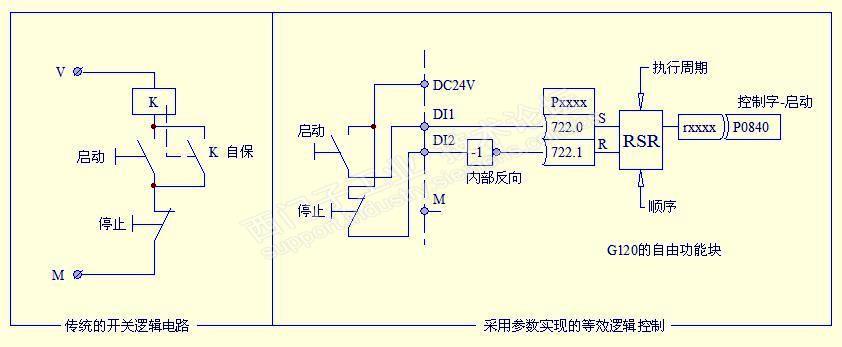

問題的提出，為了節省硬件電路（簡化電氣柜的內部控制信號的接線），充分使用變頻器的功能，我們是想用G120的自由功能塊，實現手動操作面板的按鈕開關功能，實現電機啟動和停止。按鈕開關是傳統非自鎖的按鈕，按下后自然抬起，所以，他作為開關量輸入變頻器控制啟動停止，如何能自鎖呢？下面給出一個參數功能圖，看看用一個RS觸發器的自由功能塊，是不是就很容易搞定了？有什么問題嗎？
G120的RS觸發器真值表沒找到說明，但是MM440的手冊有，所以借用過來了，邏輯關系和真值表、輸入和輸出管腳都是一樣的，就是參數號不同，所以拿過來做參考。我查了一下S120的DCC塊，其說明和上述*吻合。RS觸發器的真值表就是如此。
今天我的筆記本電腦裝的STARTER_V4.4.0.0不行了，新買的G120，CU240B-2其版本是V4.7.3，調試時，P1300 = 0不讓改，有點蒙了。其實前段時間，本論壇欄目就有過類似的討論，有一個參數P0096是對P1300的*。可是，早忘了。此時一心一意的關注P1300，咋就不能改呢？今天可是休息日（周六），找誰問呀，我打通了西門子技術支持陳工的電話，他告訴我，你的CU是新版本的，而STARTER版本是過時的了，需要打補丁了。然后告訴我，用BOP-2可以看參數，是否有P0096？我一檢查，確實如此。
然后就是裝新版本的STARTER，裝軟件過程，就是報錯。不論是V4.4.SP1還是V4.7.SP6補丁。再電話詢問，告訴我，電腦WIN操作系統要修改成英文。于是，在《控制面板》里的時鐘、區域和語言里都改成英文。重啟電腦，再安裝，然后重啟電腦。新版的STARTER安裝成了。看來裝STARTER需要秘籍才行呀。嗚嗚嗚。
有了STARTER新版，后面的工作勢如破竹。真是開始時差點急死，后來又愜意的爽。冰火兩重天呀。一天之內，考核的是我的心臟功能了。
