 | 6SL3210-5BE21-5UV0 SINAMICS V20 380-480 V AC 三相交流 - 15/+ 10 % 47-6 標稱功率 1.5 kW 有 60 秒 150 % 過載 未過濾 I/O 接口：4 DI，2 DO， 2 AI，1 AA 現場總線：USS/MODBUS RTU 安裝有 BOP 防護等級 IP20/UL 開放 尺寸：尺寸A 90x166x146（寬x高 |
一般技術數據 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
防護等級 | IP20 | |||||||||
安裝 | FSB、FSC、FSD 和 FSE 可墻壁掛裝、并排安裝、推入式安裝 | |||||||||
環境溫度 |
| |||||||||
| -10 - +40 °C (14 ... 104 °F) 無降額 | |||||||||
| -40 ... +70 °C (-40 ... +158 °F) | |||||||||
相對濕度 | 95 %（無凝露） | |||||||||
冷卻 |
| |||||||||
| 對流冷卻 | |||||||||
| 使用帶風扇的散熱器對功率電子電路進行冷卻 | |||||||||
安裝海拔高度 | 海拔 4000 m (13124 ft) | |||||||||
電機電纜長度 |
| |||||||||
|
| |||||||||
| 50 m (164 ft) | |||||||||
| 100 m (328 ft) | |||||||||
|
| |||||||||
| 25 m (82 ft) | |||||||||
| 50 m (164 ft) | |||||||||
|
| |||||||||
| 200 m (656 ft)（屏蔽和非屏蔽） | |||||||||
| 150 m (492 ft)（屏蔽和非屏蔽）對于框架型號 FSA 至 FSD | |||||||||
振動負荷 |
| |||||||||
| 5 ~ 9 Hz：撓度，3.5 mm | |||||||||
| 應用范圍 IIa | |||||||||
沖擊載荷 |
| |||||||||
| 應用范圍 II | |||||||||
| FSAA | FSAB | FSAC | FSAD | FSA | FSA | FSB | FSC | FSD | FSE |
外形尺寸 | ||||||||||
| 68 (2.68) | 68 (2.68) | 90.8 (3.57) | 136.6 (5.38) | 90 (3.54) | 90 (3.54) | 140 (5.51) | 184 (7.24) | 240 (9.45) | 245 (9.65) |
| 142 (5.59) | 142 (5.59) | 160.9 (6.33) | 176.5 (6.95) | 150 (5.91) | 166 (6.54) | 160 (6.3) | 182 (7.17) | 206.5 (8.13) | 264.5 (10.41) |
| 107.8 (4.24) | 127.8 (5.03) | 147 (5.79) | 158.8 (6.25) | 145.5 (5.73) | 145.5 (5.73) | 164.5 (6.48) | 169 (6.65) | 172.5 (6.79) | 209 (8.23) |
重量，約 | ||||||||||
| ||||||||||
| 0.6 kg (1.32 lb) | 0.8 kg (1.76 lb) | 1.2 kg (2.65 lb) | 1.9 kg (4.19 lb) | – | – | – | – | – | – |
| 0.7 kg (1.54 lb) | 0.9 kg (1.98 lb) | 1.4 kg (3.09 lb) | 2.2 kg (4.85 lb) | – | – | – | – | – | – |
| ||||||||||
| – | – | – | – | 0.9 kg (1.98 lb) | 1 kg (2.21 lb) | 1.6 kg (3.53 lb) | 2.4 kg (5.29 lb) | 3.9 kg (8.60 lb) | 6.4 kg (14.1 lb) |
| – | – | – | – | 1 kg (2.21 lb) | 1.1 kg (2.43 lb) | 1.8 kg (3.97 lb) | 2.6 kg (5.73 lb) | 4.3 kg (9.48 lb) | 7 kg (15.4 lb) |
小安裝間隙 |
| |||||||||
| 100 mm (3.94 in) | |||||||||
| 100 mm (3.94 in) | |||||||||
| 0 mm | |||||||||
適用性證書 | cULus、CE、RCM、KC | |||||||||
環境等級 | 污染等級：3S2 | |||||||||
CE 認證，符合 | 歐洲低壓設備指令 (EN 61800?5?1/EN 60204-1) 和歐洲電磁兼容性指令 (EN 61800?3) | |||||||||
UL 認證，符合 | UL508C | |||||||||
EMC 標準、發射輻射和干擾電壓（傳導輻射） |
| |||||||||
|
| |||||||||
|
| |||||||||
|
| |||||||||
注 | EMC 產品標準 EN 61800?3 并不直接適用于變頻器，但是適用于一個 PDS（動力傳動系統），這個PDS除了變頻器外，還包括完整的電路系統，電機和電纜。變頻器本身通常無需按照電磁兼容性指令進行標記。 | |||||||||
1) 若要使用長為 25 m (82 ft) 的屏蔽型電機電纜和 FSA 框架型號的變頻器，必須采用帶外部進線濾波器的非濾波型變頻器。
尺寸圖
框架型號 | 外形尺寸， | 鉆孔尺寸 | ||||
|---|---|---|---|---|---|---|
| a（寬） | b1（高） | b2（高） | c（深） | d | e |
FSAA | 68 (2.68) | 142 (5.59) | – | 107.8 (4.24) | 58 (2.28) | 132 (5.2) |
FSAB | 68 (2.68) | 142 (5.59) | – | 127.8 (5.03) | 58 (2.28) | 132 (5.2) |
FSAC | 90.8 (3.57) | – | 160.9 (6.33) | 147 (5.79) | 79 (3.11) | 140 (5.51) |
FSAD | 136.6 (5.38) | – | 176.5 (6.95) | 158.8 (6.25) | 122 (4.8) | 159 (6.26) |
FSA | 90 (3.54) | 150 (5.91) | 166 (6.54) | 145.5 (5.73) | 79 (3.11) | 140 (5.51) |
FSB | 140 (5.51) | – | 160 (6.3) | 164.5 (6.48) | 127 (5) | 135 (5.31) |
FSC | 184 (7.24) | – | 182 (7.17) | 169 (6.65) | 170 (6.69) | 140 (5.51) |
FSD | 240 (9.45) | – | 206.5 (8.13) | 172.5 (6.79) | 223 (8.78) | 166 (6.54) |
FSE | 245 (9.65) | – | 264.5 (10.41) | 209 (8.23) | 228 (8.98) | 206 (8.11) |
框架型號 | 安裝間隙，小值 | ||
|---|---|---|---|
頂部 | 底部 | 側面 | |
FSAA, FSAB, FSAC, FSAD | 100 (3.94) | 100 (3.94) | 0 |
FSA 不帶風扇 | 100 (3.94) | 100 (3.94) | 0 |
FSA 帶風扇 | 100 (3.94) | 85 (3.35) | 0 |
FSB 至 FSE | 100 (3.94) | 100 (3.94) | 0 |
穿墻式安裝（外形尺寸B至D）
外形尺寸為B至D的變頻器可采用“穿墻式”安裝，即變頻器裝好后散熱器延伸至電柜外。 當變頻器采用穿墻式安裝時，不適用更高的防護等級。 請確保外殼滿足所需的防護等級。
不同外形尺寸的變頻器還可以采用另一種安裝方式。更多詳情，請參見以下章節部分：
- 壁掛式安裝（外形尺寸A至D）
尺寸、鉆孔樣式及開口尺寸
尺寸（mm） | 鉆孔樣式及開口尺寸（mm） |
|---|---|
外形尺寸B |
|
|
固定方式： 4個M4螺釘 緊固扭矩： 1.8 Nm ± 10% |
外形尺寸C |
|
|
固定方式： 4個M5螺釘 緊固扭矩： 2.5 Nm ± 10% |
外形尺寸D |
|
|
固定方式： 4個M5螺釘 緊固扭矩： 2.5 Nm ± 10% |
1)變頻器留在電柜內的縱深

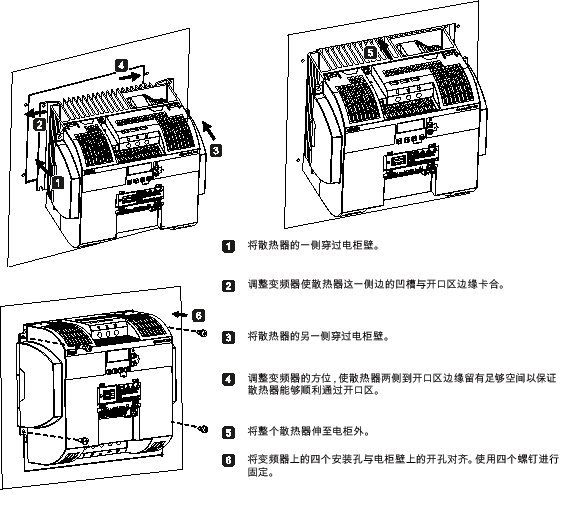

安裝

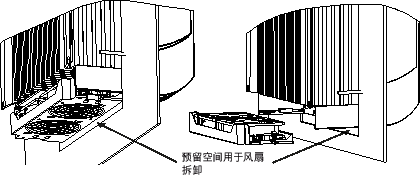

提示 開口區底部已預留了適當空間，以便于在不拆卸變頻器的情況下從電柜外部更換風扇。 |
