Bruel&Kjaer加速度傳感器4374-L振動試驗

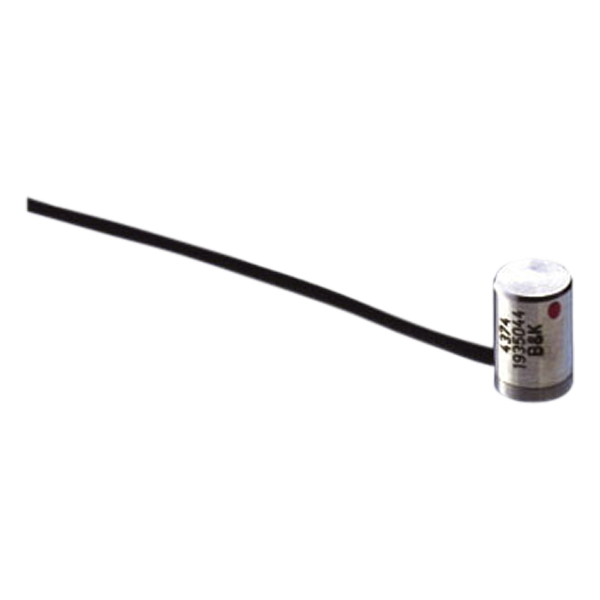

4374型是一款壓電式平面剪切加速度傳感器。一體式側向輸出線纜，一頭配有10-32 UNF連接器。4374型是粘連在測試對象上的。
使用場景
- 高級值、高頻率測量
- 在狹小空間中進行測量
- 在精密結構上進行測量
- 振動試驗和分析
特性
該壓電加速度傳感器可以作為一個電荷源其靈敏度可以用單位加速度所對應的電荷量表示 （pC/g）。
平面剪切設計中，壓電元件會經歷剪切形變，如同DeltaShear®一般。兩片矩形壓電材料被放在矩形中心柱兩側。兩個質量塊使用具有高張力的卡環固定在一定位置。
卡環對壓電元件施加高線性預應力電荷匯集在外殼與卡環之間。4374型與4734-S型所使用的壓電元件是PZ 27。4734-L型為PZ 23。外殼材料為鈦。
校準
校準表上的靈敏度是在159.2Hz，加速度為10g時測得的。就99.9%的可信度而言，工廠校準的確度為±2%。
