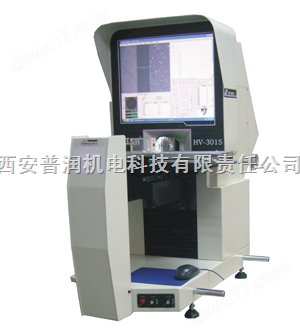

臥式影像測量儀HV/HTV

1、產品用途及特點

HV系列臥式影像儀是光，機，電一體化的精密高效計量儀器。它廣泛應用于機械，模具，儀表，電子，輕工等行業(yè)，是計量室和生產車間*的一種計量檢定設備。本儀器采用鼠標，鍵盤操作與屏幕觸摸操作兩用模式，與嘉騰公司測量軟件結合使用，能高效率的檢測各種形狀復雜工件的輪廓和表面形狀，如樣板，沖壓件，凸輪，成形銑刀等各種工具，*和零件，以及端子，鐘表，金剛石等生產廠商。

2、儀器規(guī)格參數(shù)

2.1 金屬臺尺寸：455×126mm

2.2 外形尺寸：1040×620×990mm

2.3 運動行程：
        X坐標行程300mm；
        Y坐標行程125mm；
        Z坐標行程150mm（調焦）

2.4 擺動范圍：+-15（繞Y軸旋轉）

2.5 儀器重量：200Kg

2.6 X、Y、Z數(shù)顯解析度：0.001mm

2.7 X、Y坐標示值誤差：≤（4+L/25）μm

2.8 顯示屏尺寸：19''

3、儀器電源

3.1 使用電源：AC180V/260V  50Hz

建議放置臺：載重≥350KG，尺寸（長×寬×高）1000×600×500（mm）
