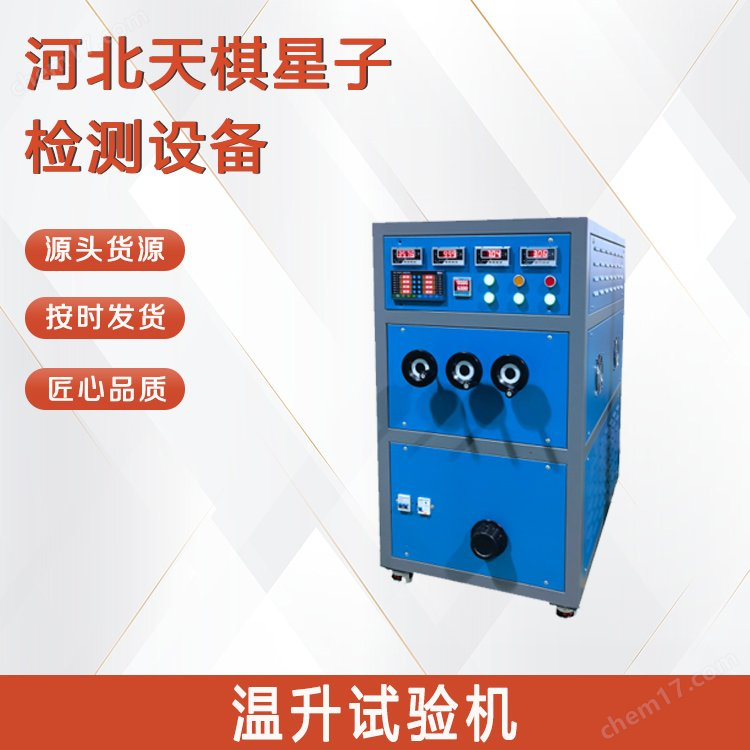

溫升試驗機詳細介紹

一、產品簡介

溫升試驗機是一種專門用于檢測電氣設備、電子元器件等在工作狀態下溫度升高情況的專業測試設備，廣泛應用于電氣、電子、家電等行業，是保障產品A全性能和可靠性的關鍵檢測工具。

二、核心功能

核心功能是模擬產品在額定工作條件（如額定電壓、額定電流、特定負載等）下的運行狀態，通過J確測量其關鍵部位的溫度變化，評估產品的溫升特性—— 即產品從初始溫度升至穩定溫度時的溫差。這一測試的目的在于：

1、驗證產品是否符合相關A全標準（如溫升限值要求），避免因過熱導致絕緣老化、性能下降甚至火災等風險；

2、為產品設計優化提供數據支持，例如改進散熱結構、調整材料選型等。

三、主要組成部分

1、測試回路系統

1.1提供穩定的電源輸出（交流 / 直流，可調節電壓、電流），模擬產品的實際工作供電環境；1.2包含電流互感器、電壓表、電流表等，用于J確測量測試過程中的電壓和電流參數。

2、溫度測量系統

2.1溫度傳感器：常用熱電偶（如 K 型、T 型）或熱電阻，直接接觸被測產品的關鍵部位（如觸點、繞組、外殼等），實時采集溫度數據；2.2數據采集儀：接收傳感器信號，記錄溫度變化曲線，并可通過軟件進行數據分析（如計算溫升速率、穩定溫度等）。

3、環境控制裝置

部分G端設備配備恒溫箱或環境艙，用于控制測試環境溫度（如保持 25℃±2℃的標準環境），避免環境溫度波動對測試結果的影響。

4、負載模擬裝置

根據測試對象的特性，模擬實際工作負載（如電阻負載、電機負載等），確保測試條件與產品實際使用場景一致。

5、控制系統與軟件

5.1通過計算機或控制面板設定測試參數（如測試時長、電流 / 電壓值、溫度閾值等）；5.2軟件可實時顯示溫度曲線、記錄數據，并在溫度超標時自動報警或停止測試，保障A全性。

四、工作原理

1、將被測樣品（如插頭插座、開關、電機繞組等）接入測試回路，根據標準要求連接溫度傳感器（通常粘貼或夾持在樣品的發熱關鍵部位）；

2、設定測試條件：如施加額定電流（或電壓）、控制環境溫度、設定測試持續時間（直至樣品溫度達到穩定狀態，即 1 小時內溫度變化不超過 1℃）；

3、啟動設備后，樣品在負載下運行并產生熱量，溫度傳感器實時采集溫度數據，傳輸至數據采集系統；

4、系統記錄初始溫度（環境溫度或樣品初始溫度）和穩定后的溫度，計算溫差（即 “溫升”）；

5、對比測試結果與相關標準中的溫升限值，判斷產品是否合格。

五、適用范圍

1、家用電氣附件：插頭、插座、開關、連接器等；

2、低壓電器：接觸器、繼電器、斷路器、熔斷器等；

3、電機與電器繞組：異步電機、變壓器、電磁閥的線圈繞組等；

4、電線電纜：測試導線在額定電流下的溫升情況，評估其載流能力；

5、其他電子元器件：電阻、電容、功率芯片等在工作狀態下的發熱測試。

六、相關國家標準

1、GB/T 2099.1-2021《家用和類似用途插頭插座 第 1 部分：通用要求》：規定插頭插座的溫升限值及測試方法；

2、GB 16915.1-2024《家用和類似用途固定式電器裝置的開關 第 1 部分：通用要求》：明確開關類產品的溫升測試條件；

3、GB/T 14711-2013《中小型旋轉電機通用A全要求》：涉及電機繞組的溫升測試標準；

4、GB/T 13140.1-2008《家用和類似用途低壓電路用的連接器件》：對連接器件的溫升試驗做出規定。

七、使用注意事項

1、A全操作：測試過程中樣品可能帶電且溫度較高，需確保操作人員佩戴絕緣手套、避免直接接觸發熱部件，設備接地良好；

2、傳感器安裝：溫度傳感器需準確貼合被測部位，避免松動或接觸不良導致數據誤差；

3、環境控制：若標準要求嚴格控制環境溫度，需確保恒溫箱性能穩定，避免環境氣流、熱源干擾測試；

4、樣品預處理：測試前需確保樣品狀態符合標準（如未受損壞、連接正確），避免因樣品本身缺陷影響結果；

5、數據記錄完整性：需完整記錄環境溫度、測試電流 / 電壓、穩定溫度、溫升結果等信息，便于追溯和分析。

八、設備特點

1、高精度：溫度測量精度通常可達 ±0.5℃，電流 / 電壓控制精度高，確保測試準確性；

2、自動化：支持參數預設、自動控溫、數據記錄和報警，減少人工干預，提升效率；

3、通用性：可通過更換夾具、調整負載類型，適應不同類型產品的測試需求；

4、合規性：設計符合G際或國家標準（如 IEC、GB），確保測試結果被行業認可。

總之，該試驗機是電氣電子行業保障產品A全性和可靠性的核心設備，其測試數據直接關系到產品是否符合市場準入標準，在產品研發、生產質檢和認證檢測中具有不可替代的作用。要想了解更多產品詳細內容，可隨時聯系河北天棋星子檢測設備有限公司工作人員。
